La demande d’énergie à l’intérieur des grandes installations est rarement concentrée en un seul endroit. Il se déplace à travers les sous-stations, les transformateurs, les lignes de production, les systèmes CVC, les réseaux d"éclairage, les équipements d"alimentation de secours et les circuits auxiliaires, souvent sur de longs trajets avec des conditions thermiques et mécaniques différentes. Un câble choisi uniquement en fonction de sa taille ou de son prix peut créer des chutes de tension, des surchauffes, un vieillissement prématuré ou des problèmes de maintenance ultérieurement.
Les câbles d'alimentation fiables de grande capacité aident les installations à distribuer de lourdes charges électriques de manière sûre et efficace lorsqu'elles sont adaptées aux conditions de fonctionnement réelles. Choisir le bon câble signifie examiner ensemble la demande de charge, le niveau de tension, la longueur du trajet, l'isolation, la protection de la gaine, les normes et la qualité de l'installation.
La planification du câblage doit commencer par une carte claire de la demande électrique de l"installation. Les ingénieurs doivent identifier les points d"alimentation entrants, les salles de transformateurs, les tableaux de distribution, les centres de contrôle des moteurs, les zones de machinerie lourde, les équipements CVC, les circuits d"éclairage, les systèmes d"alimentation de secours et les futures zones d"expansion. Cette carte de charge permet de séparer les routes électriques du réseau principal des circuits de distribution finaux, de sorte que chaque câble est sélectionné pour le travail qu"il effectue réellement. Sans cette étape, un projet peut facilement dépenser trop de capacité inutile dans une zone tout en laissant une autre route exposée à une surchauffe ou à une instabilité de tension.
Les conditions de fonctionnement réelles comptent plus que les seules valeurs nominales. Une ligne de production comprenant des moteurs, des entraînements, des pompes, des compresseurs et des convoyeurs peut créer des courants de démarrage élevés ou des charges fluctuantes qui affectent le dimensionnement des câbles. Les longs chemins de câbles peuvent augmenter les chutes de tension, tandis que les plateaux encombrés, les températures ambiantes élevées ou les conduits fermés peuvent réduire la dissipation thermique. Les harmoniques provenant des variateurs de fréquence et des charges non linéaires peuvent également augmenter les contraintes thermiques. Pour les grandes installations, les câbles d'alimentation haute capacité ne doivent être choisis qu'après avoir examiné ensemble la charge continue, la demande de pointe, la longueur du trajet, les facteurs de déclassement et la marge d'expansion.
Le niveau de tension doit correspondre au rôle du câble au sein de l"installation. Les câbles haute tension sont généralement utilisés pour le transport de base, les connexions au réseau, les sous-stations, les centrales électriques, les parcs industriels, les réseaux urbains souterrains et les voies de transport d"énergies renouvelables. Les câbles moyenne tension desservent souvent la distribution à l"échelle de l"usine, les connexions de transformateurs et les zones d"équipements à forte charge. Les câbles basse tension sont utilisés plus près de la charge finale, comme les connexions d"équipements, l"éclairage, les systèmes de bureau, les appareils électroménagers et les circuits de commande.

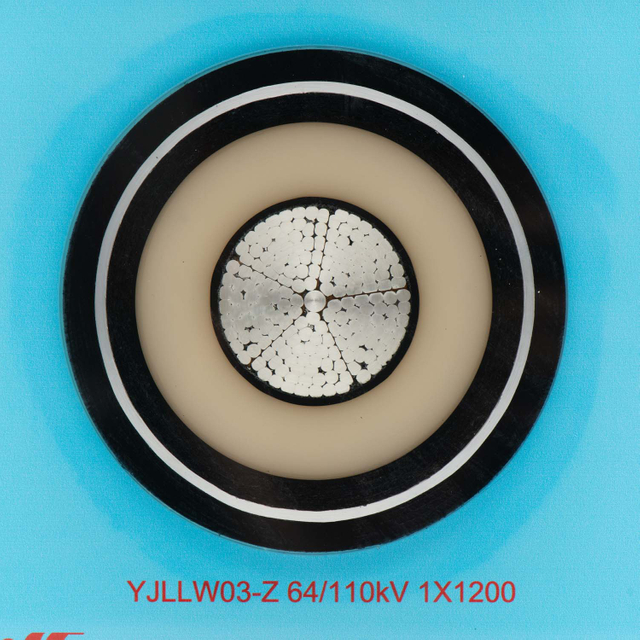

Cette distinction évite l"une des erreurs de sélection les plus courantes : utiliser un câble parce qu"il est disponible plutôt que parce qu"il correspond au service électrique. La famille de câbles d"alimentation haute tension isolés XLPE de 4E couvre les applications de 66 kV à 500 kV, avec des niveaux de tension tels que 66 kV, 110 kV, 132 kV, 220 kV, 330 kV, 400 kV et 500 kV. Ces câbles conviennent au transport d"énergie souterrain, aux installations de tunnels, aux liaisons par câbles sous-marins, aux interconnexions de réseaux et aux liaisons électriques longue distance. En revanche, les câbles flexibles basse tension doivent rester dans des circuits finaux ou auxiliaires correctement évalués plutôt que d"être traités comme des lignes d"alimentation robustes.

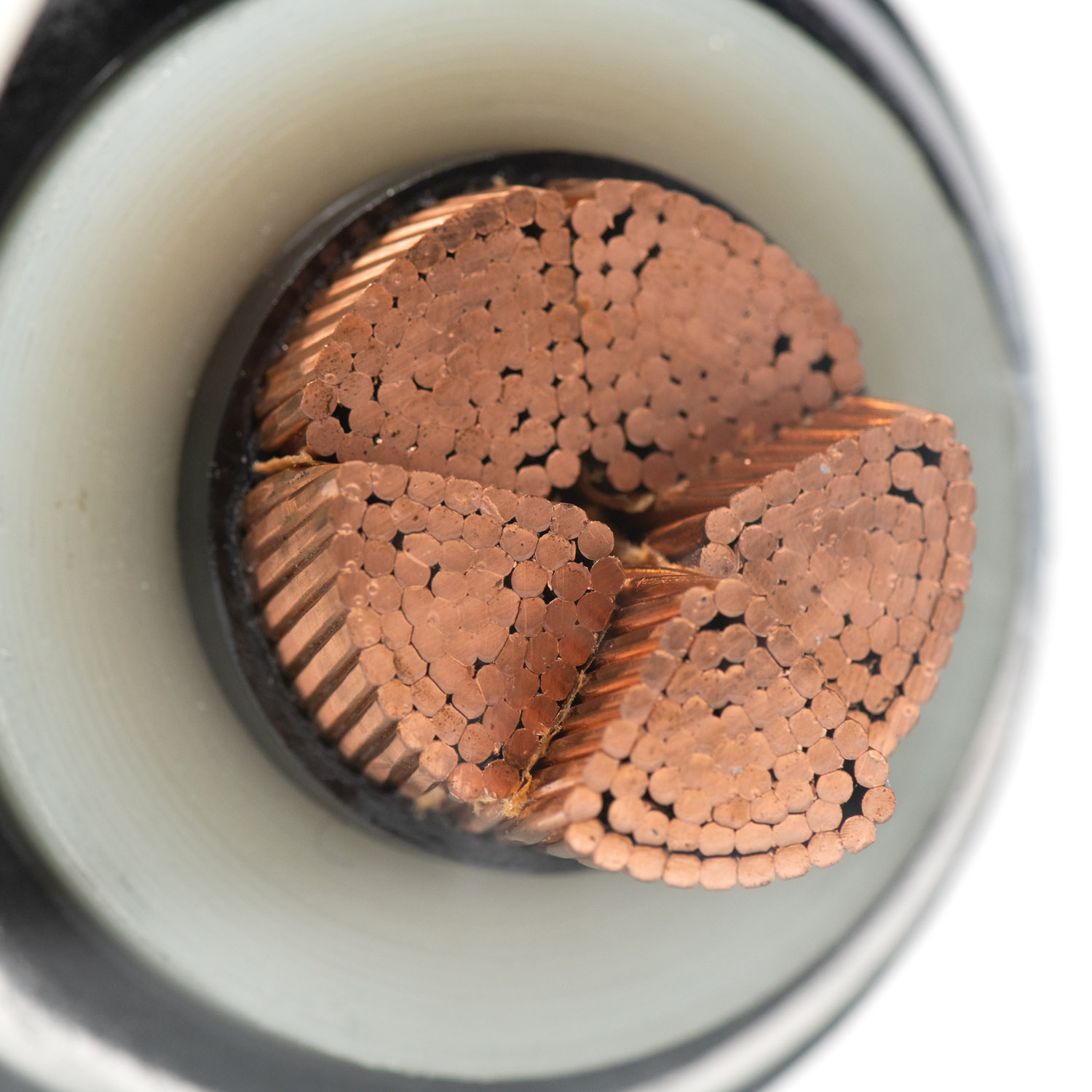

La sélection des conducteurs a un impact direct sur la perte d"énergie, la génération de chaleur, la taille du câble, le poids et la manipulation de l"installation. Le cuivre offre une conductivité plus élevée et peut prendre en charge des conceptions de câbles compacts où l"espace est limité ou où des performances élevées sont requises. L"aluminium est plus léger et souvent plus économique pour les itinéraires à grande échelle, en particulier lorsque le poids du conducteur et le coût du projet sont des considérations majeures. Aucun des deux matériaux n’est automatiquement meilleur dans toutes les situations ; le meilleur choix dépend des exigences de courant, de la méthode d"installation, de la qualité des terminaisons, du budget et des exigences mécaniques.
Dans une grande installation, les décisions des chefs d’orchestre influencent à la fois les performances initiales et à long terme. Un conducteur présentant une résistance excessive peut augmenter la chaleur et les chutes de tension sur de longs trajets. Cette chaleur supplémentaire peut accélérer le vieillissement de l’isolation et réduire la fiabilité du service. D’un autre côté, la sélection d’un conducteur plus gros ou plus coûteux que nécessaire peut augmenter les coûts d’approvisionnement et d’installation sans améliorer la valeur du système. La série de câbles XLPE haute tension de 4E comprend des options de conducteurs en cuivre et en aluminium, prenant en charge différentes exigences de projet en matière de conductivité, de poids, de manipulation d"installation et de contrôle des coûts.
La qualité de l"isolation est essentielle à la sécurité et à l"efficacité des câbles d"alimentation haute capacité. Dans les installations exigeantes, l’isolation doit résister aux contraintes électriques, à la chaleur de fonctionnement, aux conditions de panne et au vieillissement à long terme. L"isolation XLPE est largement utilisée dans les environnements de distribution d"énergie à haute tension et exigeants, car elle combine de fortes performances diélectriques avec une stabilité thermique. Une bonne isolation contribue également à réduire le risque de fuite et permet un fonctionnement fiable sous une charge électrique soutenue.
Pour les routes principales et les principales lignes d’alimentation, les performances thermiques méritent une attention particulière. Les câbles peuvent fonctionner à pleine charge pendant de longues périodes et les événements de court-circuit peuvent créer des températures temporaires extrêmes. Le câble XLPE haute tension de 4E utilise une isolation XLPE pour les performances diélectriques, la stabilité thermique, la résistance au vieillissement, une température de fonctionnement normale de 90 °C et une température de court-circuit de 250 °C. Ces caractéristiques sont utiles lorsque les ingénieurs comparent les constructions de câbles pour les zones à forte charge où le contrôle thermique et l"intégrité de l"isolation ne peuvent être compromis.
Les couches externes d"un câble protègent le noyau électrique des conditions réelles de l"installation. Les chemins souterrains, les tranchées de câbles, les tunnels, les sous-sols, les transitions extérieures, les zones humides et les environnements corrosifs imposent tous des exigences différentes au système de gaine. Un câble qui fonctionne bien dans un parcours intérieur sec peut ne pas durer dans un tunnel humide ou une zone d"exposition aux produits chimiques. Le choix de la gaine doit donc être lié dès le départ à la planification de l"itinéraire.
La gamme de câbles haute tension de 4E comprend des options de gaine extérieure en PVC ou PE, des structures de gaine en aluminium ondulé et des conceptions longitudinales résistantes à l"eau en option. La gaine en aluminium ondulé améliore la protection mécanique et l"étanchéité à l"eau, tandis que les configurations longitudinales résistantes à l"eau conviennent aux environnements humides, immergés, souterrains, sous-marins et tunnels humides. Pour les grandes installations, cela signifie que le choix de la gaine n’est pas un détail esthétique. Cela fait partie de la stratégie de durée de vie, en particulier lorsque l"humidité, l"abrasion, les chocs, l"exposition aux UV ou les produits chimiques peuvent réduire la durée de vie du câble.
Les chemins de câbles de plus grande capacité se trouvent généralement au niveau des prises d’eau des services publics, des connexions des sous-stations, des liaisons de transformateurs, des raccordements d’énergies renouvelables et des chemins de transmission internes longue distance. Ces itinéraires transportent de grandes quantités d"énergie et doivent être conçus en accordant une attention particulière à la tension nominale, au courant de défaut, à la longueur du trajet, à la protection de la gaine, à la mise à la terre, aux accessoires et aux tests. Une défaillance dans cette section peut affecter l"ensemble de l"installation, la sélection doit donc se concentrer sur la fiabilité du système plutôt que uniquement sur le prix d"achat.
Les câbles XLPE haute tension constituent une solution logique pour cette partie du réseau lorsque le projet nécessite une capacité de transmission à grande échelle. Les câbles isolés XLPE 66-500 kV de 4E conviennent à la transmission haute et très haute tension, y compris les réseaux électriques, la transmission souterraine d"électricité, les tracés de tunnels, les interconnexions de réseaux, les câbles d"exportation de parcs éoliens offshore et les liaisons électriques longue distance. Dans une grande installation, ces câbles peuvent constituer l’épine dorsale qui relie l’alimentation électrique externe à l’infrastructure de distribution interne.
Les zones de production introduisent un ensemble différent de contraintes sur les câbles. Les moteurs, les entraînements, les pompes, les compresseurs, les convoyeurs, les grues et les gros équipements de construction peuvent créer de la chaleur, des vibrations, des courants de démarrage et une activité de maintenance régulière autour des chemins de câbles. Les chemins de câbles peuvent devenir encombrés à mesure que les systèmes se développent, et les chemins fermés peuvent limiter la dissipation thermique. La protection mécanique devient particulièrement importante lorsque les chariots élévateurs, les outils, les mouvements de machines ou les accès de maintenance pourraient exposer les câbles à des chocs ou à l"abrasion.
Cette section d"une installation n"a pas simplement besoin de « gros câbles ». Elle a besoin de câbles sélectionnés pour les conditions de fonctionnement. Les ingénieurs doivent vérifier la demande actuelle, l"espacement des installations, le rayon de courbure, le chargement des plateaux, la température ambiante et l"exposition possible aux huiles, à l"eau, à la poussière ou aux produits chimiques. La protection des itinéraires, les supports de câbles, les étiquettes et les chemins de maintenance accessibles peuvent être tout aussi importants que le dimensionnement électrique. Un système de câbles bien adapté permet de réduire les temps d"arrêt car il tient compte à la fois de la charge électrique et de l"environnement physique autour de l"équipement.
La surchauffe est l’un des risques les plus graves liés à la distribution électrique des installations. Des câbles sous-dimensionnés, des chemins longs, des plateaux encombrés, une température ambiante élevée, une mauvaise ventilation et un déclassement incorrect peuvent tous pousser un câble au-delà de sa condition thermique prévue. Une fois la chaleur accumulée, le vieillissement de l’isolation s’accélère, les pertes de résistance augmentent et l’équipement peut subir une tension instable. Dans les cas graves, cela peut entraîner des déclenchements intempestifs, des temps d"arrêt imprévus, des équipements endommagés ou un risque d"incendie.
La chute de tension mérite le même niveau d’attention. Un câble peut transporter le courant en toute sécurité mais offrir néanmoins des performances médiocres si le trajet est trop long ou si le choix du conducteur n"est pas adapté. Les moteurs peuvent fonctionner moins efficacement, les équipements sensibles peuvent se comporter de manière imprévisible et les opérateurs peuvent être confrontés à des pannes répétées du système difficiles à diagnostiquer. Les câbles d"alimentation haute capacité doivent donc être sélectionnés en tenant compte à la fois de l"intensité admissible et de la chute de tension, en particulier dans les grandes usines, les parcs industriels et les infrastructures.
Avant de confirmer la capacité du câble, les ingénieurs doivent vérifier :
● Courant de charge et demande de pointe
● Longueur du chemin de câble
● Calcul de chute de tension
● Température ambiante
● Déclassement d'un plateau, d'un conduit ou d'un conduit
● Marge d'expansion future
L"humidité et les dommages mécaniques créent souvent des défaillances qui auraient pu être évitées grâce à une meilleure conception des itinéraires. Les tranchées de câbles, les conduits souterrains, les tunnels, les sous-sols, les transitions extérieures et les étages de production peuvent exposer les câbles à la pénétration d"eau, à l"abrasion, aux chocs, à l"exposition à des produits chimiques, à la tension de traction, à l"exposition aux UV ou à des mouvements répétés autour des zones de maintenance. Un câble choisi uniquement en fonction de sa tension et de son courant nominal peut ne pas survivre à ces conditions pendant sa durée de vie prévue.
Le matériau de la gaine et la protection de la route doivent être sélectionnés ensemble. Une gaine en PE peut être préférable lorsque la résistance chimique et la durabilité à l"humidité sont des priorités, tandis que le PVC peut convenir à des itinéraires où l"ignifugation et la protection mécanique générale sont plus importantes. Les conceptions longitudinales résistantes à l’eau peuvent ajouter un autre niveau de protection sur les routes humides ou mouillées. Les coudes, supports, presse-étoupes et points d"entrée des câbles doivent également être soigneusement contrôlés, car les contraintes de parcours peuvent endommager un câble bien avant que le conducteur n"atteigne sa limite électrique.
L"approvisionnement doit confirmer plus que le nom et le prix du câble. Les projets de grandes installations nécessitent une documentation couvrant la tension nominale, le matériau du conducteur, la section transversale, le type d"isolation, le matériau de la gaine, la structure de blocage de l"eau, le comportement au feu, le rayon de courbure, la température d"installation, les données de test et la compatibilité des accessoires. Ces détails aident à éviter les écarts entre les hypothèses de conception et les performances du câble fourni. Ils prennent également en charge les tests d"acceptation et les enregistrements de maintenance à long terme.
La vérification des normes est particulièrement importante pour les lignes à haute et très haute tension. Le câble XLPE haute tension de 4E est conçu autour de la norme CEI 60840 pour les câbles et accessoires à isolation extrudée au-dessus de 30 kV jusqu"à 150 kV, et selon la norme CEI 62067 pour les câbles à isolation extrudée au-dessus de 150 kV jusqu"à 500 kV. Pour le câblage flexible basse tension, la documentation doit confirmer la valeur nominale exacte et l"utilisation prévue. Le câble H05VVH2-F présente une tension nominale de 300/500 V, une tension d"essai de 2 000 V pendant cinq minutes, une température de fonctionnement maximale du conducteur de 70 °C, une température de court-circuit de 160 °C et des performances de flamme auto-extinguibles selon la norme CEI 60332-1.
La fiabilité des câbles dépend fortement de la qualité de l"installation. Les joints, les terminaisons, les presse-étoupes, la mise à la terre, les méthodes de traction, les supports, l"étiquetage et les tests finaux peuvent tous affecter les performances. Même un câble bien conçu peut tomber en panne prématurément s"il est tiré avec une force excessive, plié au-delà de son rayon autorisé, mal terminé ou installé dans un chemin inapproprié. Pour les systèmes à charge élevée, l’installation doit être traitée comme faisant partie des spécifications du câble plutôt que comme une réflexion distincte après coup.
Point de contrôle | Pourquoi c"est important |
Charge et tension confirmées | Empêche la sous-capacité ou le surdimensionnement inutile |
Itinéraire et environnement revus | Aide à assortir la gaine, la résistance à l’eau et la protection mécanique |
Normes vérifiées | Réduit les risques de conformité et d’acceptation |
Accessoires prévus | Améliore la fiabilité des articulations et des terminaisons |
Processus de test défini | Prend en charge une mise sous tension sûre et un fonctionnement à long terme |
La sélection de câbles d"alimentation haute capacité pour les grandes installations est une décision d"ingénierie pratique, et pas seulement un exercice de spécification. La demande de charge, le niveau de tension, la longueur du trajet, les performances d"isolation, la protection de la gaine, les normes et la qualité de l"installation affectent tous la manière dont l"énergie circule de manière sûre et efficace dans l"installation.
East Energy Electrical Engineering Co., Ltd. soutient ce processus avec des câbles électriques haute tension, moyenne tension et basse tension, ainsi que des accessoires de câbles, des services d"installation, de mise en service et d"acceptation. Lorsque le choix des câbles est adapté aux conditions réelles du site, les installations peuvent réduire les pertes, contrôler la chaleur, améliorer la fiabilité et se préparer à une expansion future.
R : Ils transportent des charges électriques importantes dans les sous-stations, les transformateurs, les lignes d"alimentation principales, les zones de production et les systèmes auxiliaires, tout en assurant une distribution d"énergie sûre et efficace.
R : Les ingénieurs vérifient le niveau de tension, le courant de charge, la longueur du trajet, la chute de tension, les conditions d"installation, le matériau du conducteur, le type d"isolation et les besoins de fiabilité à long terme.
R : Une chute de tension excessive peut réduire l’efficacité du moteur, provoquer un fonctionnement instable de l’équipement, augmenter la chaleur et entraîner des dommages ou le déclenchement du disjoncteur.
R : Non. Les câbles haute tension conviennent au transport de base et à la distribution longue distance, tandis que les câbles basse tension sont utilisés plus près des équipements finaux, de l"éclairage et des circuits auxiliaires.
R : L"isolation doit résister aux contraintes de tension normales et anormales, aidant ainsi à prévenir les fuites, les pannes, la surchauffe et les pannes prématurées dans les systèmes électriques exigeants.
R : Confirmez les données de charge, la tension nominale, l"environnement du tracé, la taille du conducteur, la protection de la gaine, le rayon de courbure, les accessoires, la mise à la terre et les exigences de test avant le début de l"installation.
