Les ingénieurs électriciens, les gestionnaires d’installations et les développeurs sont souvent confrontés à un dilemme critique. Vous devez finaliser soigneusement les systèmes de distribution d’énergie extérieure. La sélection du bon équipement est déterminante pour le succès du projet à long terme. Les deux solutions principales réduisent efficacement la tension pour la consommation de l"utilisateur final. Cependant, ils diffèrent fondamentalement en termes de niveaux d’intégration, d’empreintes physiques et de capacités de protection internes. Faire le mauvais choix conduit facilement à des problèmes stricts de conformité en matière d’empreinte. Cela peut également compromettre la sécurité du site ou entraîner de graves goulots d’étranglement opérationnels. Nous avons conçu cette comparaison objective et axée sur l"ingénierie pour simplifier votre décision. Notre objectif est d’aider les prescripteurs à aligner de manière transparente les capacités des équipements. Nous adaptons ces capacités aux demandes de charge spécifiques du projet et aux réalités du site. Vous comprendrez exactement quelle architecture correspond le mieux à votre environnement unique. Nous explorerons les architectures de base, les seuils de charge et les exigences d"installation physique. Cela garantit que votre conception finale répond parfaitement à toutes les normes d’utilité.
Intégration : un transformateur monté sur socle est avant tout une unité abaisseur autonome, tandis qu'une sous-station compacte intègre le transformateur, l'appareillage moyenne tension (MT) et la distribution basse tension (BT) dans un seul boîtier technique.
Coût par rapport à la capacité : les unités montées sur socle offrent des investissements initiaux inférieurs et un encombrement réduit pour les charges standard. Les sous-stations compactes offrent une protection, une commutation et un comptage avancés pour les sites complexes ou de grande capacité (par exemple, approchant 5 MVA).
Conformité : l'urbanisme, les réglementations des services publics locaux et les autorisations de sécurité du site dicteront souvent le choix final, quel que soit le budget de base.
Vous pouvez définir cette unité comme un nœud de distribution extérieur localisé. Il se trouve à l’intérieur d’une armoire métallique inviolable et mise à la terre. Un transformateur monté sur socle excelle dans les applications autonomes. Vous l'utilisez généralement pour réduire directement la tension du secteur. Il dessert des bâtiments commerciaux individuels, des lotissements résidentiels ou des dépendances industrielles localisées.
Les principaux composants restent simples. Vous trouverez un ensemble noyau et bobine à l’intérieur. L"huile minérale ou le fluide diélectrique naturel immerge généralement ces parties actives. La conception comprend des fusibles primaires de base, tels que des fusibles à baïonnette. Il comporte également des connexions secondaires de base. Il ne contient pas de panneaux de disjoncteurs étendus ni d"infrastructure de mesure avancée. Vous devez loger ces composants secondaires ailleurs. Souvent, vous les placez à l’intérieur de la salle électrique du bâtiment principal.
Meilleure pratique : vérifiez toujours que votre entreprise de services publics normalise les constructions sans issue. Les conceptions à front mort cachent toutes les pièces primaires sous tension derrière des connecteurs isolés. Cela fournit un niveau crucial de sécurité pour les opérateurs.

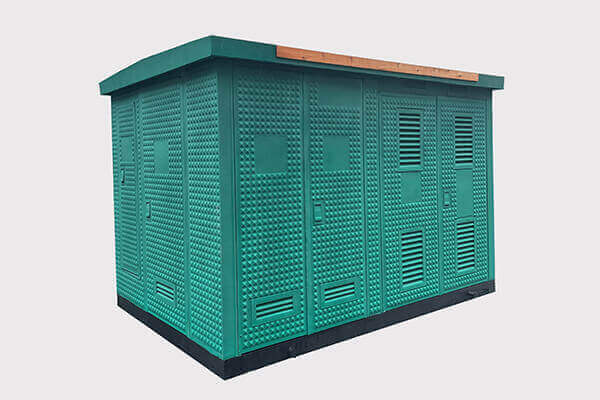

Une sous-station compacte représente une solution entièrement intégrée et assemblée en usine. Il comprend trois compartiments internes distincts. Premièrement, il abrite des appareils de commutation moyenne tension (MT). Deuxièmement, il contient le transformateur principal. Ce transformateur peut être rempli d’huile ou de type sec. Enfin, il comprend un tableau ou panneau de distribution basse tension (BT).
Cette unité agit comme un nœud de contrôle hautement localisé. Il isole les défauts de manière transparente. Il offre des capacités de commutation avancées. Vous pouvez intégrer des compteurs numériques directement dans le coffret. Le principal avantage est la consolidation. Vous éliminez le besoin de boîtiers MT séparés en amont. Vous supprimez également le besoin de panneaux de distribution BT en aval à l"extérieur. Les ingénieurs de l"usine travaillent ensemble. Cela garantit des valeurs de tenue aux courts-circuits testées sur l’ensemble de l’ensemble.
Il est essentiel d’adapter l’équipement aux demandes de puissance réelles. Vous devez également tenir compte de l’évolutivité future de la charge. Chaque installation nécessite une approche sur mesure. La sous-ingénierie restreint votre croissance opérationnelle. La suringénierie immobilise inutilement un capital précieux.
Les limites standard montées sur socle conviennent parfaitement aux charges simples. Les fabricants construisent des unités individuelles de grande capacité. Cependant, pousser un seul support sur socle vers le seuil de 5 MVA introduit de graves complications. Vous devez gérer d’énormes faisceaux de câbles secondaires. Les courants de défaut symétriques augmentent rapidement. La gestion thermique devient très complexe. Le passage de courants extrêmes à travers un transformateur de distribution extérieur autonome nécessite souvent des alimentations secondaires parallèles. La terminaison de plusieurs câbles de gros calibre dans une armoire standard est notoirement difficile.
Les solutions intégrées offrent des avantages distincts pour les grandes capacités. Ils conviennent aux charges industrielles lourdes, aux installations multi-locataires et aux réseaux d"énergie renouvelable. L"appareillage MT intégré permet une gestion beaucoup plus sûre des courants de défaut élevés. Vous pouvez utiliser une unité principale en anneau (RMU) pour la commutation principale. Du côté secondaire, la répartition de la charge se fait sans effort. Le compartiment BT interne abrite plusieurs disjoncteurs de départ. Vous distribuez l’électricité directement aux différentes ailes de l’installation. Vous évitez d’acheminer des conduits de bus massifs et singuliers dans votre bâtiment. Cette division d"alimentation modulaire améliore la fiabilité globale du système.
Erreur courante : ne pas calculer les futures charges de recharge des véhicules électriques (VE). Laissez toujours un tampon de capacité de 20 à 30 % sur vos nœuds de distribution. L’ajout ultérieur d’une toute nouvelle unité perturbe considérablement les opérations du site.
L"évaluation de l"espace joue un rôle majeur dans la sélection des équipements. Les marges de recul urbaines et les règles discrètes d’aménagement paysager régissent strictement les aménagements extérieurs. Vous devez analyser soigneusement votre empreinte physique disponible.
Les unités standard montées sur socle sont généralement beaucoup plus compactes. Ils présentent un profil physique minimal. Ils se cachent facilement derrière des écrans d’aménagement paysager standards. Ils s’intègrent parfaitement dans les espaces urbains restreints. Leur petite taille les rend visuellement discrets.
Les réalités d’installation diffèrent fortement entre les deux technologies. Une unité standard nécessite une dalle de béton relativement simple. Vous avez besoin de tranchées de base pour les alimentations souterraines primaires et secondaires. Vous devez strictement respecter les rayons de dégagement. Les codes de prévention des incendies imposent des distances spécifiques par rapport aux portes, fenêtres et entrées de ventilation des bâtiments.
Les sous-stations intégrées nécessitent une fondation beaucoup plus grande. La dalle de béton est souvent fortement renforcée. Il doit supporter le poids combiné de trois compartiments distincts. Cependant, vous devez voir cela de manière globale. La commutation MT et BT intégrée élimine les locaux électriques séparés à l"intérieur. Cela supprime également le besoin de protections secondaires pour appareillage extérieur. Cette consolidation permet souvent d"économiser de l"espace global sur le site. Vous récupérez une superficie intérieure de qualité supérieure pour les opérations commerciales principales.
Des risques de mise en œuvre existent pour les deux systèmes. Vous devez tenir compte de l’accès des véhicules utilitaires locaux. Les camions-grues ont besoin de rayons de braquage dégagés pour les futures opérations de remplacement. Vous devez également vous familiariser avec les réglementations relatives au confinement des déversements d’hydrocarbures. Les codes locaux peuvent exiger des fosses de rétention spécialisées sous les fondations en béton.
Tableau 1 : Comparaison physique et installation
Fonctionnalité | Unité montée sur socle | Sous-station intégrée |
|---|---|---|
Empreinte physique | Compact et discret | Grand boîtier allongé |
Exigences de la fondation | Socle en béton standard | Patin fortement renforcé, possibilité de sous-sol de câbles |
Rayons de dégagement | Des règles strictes de proximité avec les bâtiments | Flexible, agit souvent comme un nœud autonome |
Alimentations souterraines | Tranchée directe simple | Tranchées complexes pour plusieurs départs BT |
Espace intérieur économisé | Minime (nécessite des panneaux BT intérieurs) | Maximum (distribution BT gérée en extérieur) |
La sécurité du boîtier empêche tout accès public non autorisé. Les deux solutions présentent des conceptions extérieures inviolables. Ils utilisent de l"acier de gros calibre. Ils comportent des charnières cachées et des mécanismes de verrouillage à tête penta. Ils protègent efficacement le public contre les tensions mortelles.
Les solutions intégrées offrent des compartiments isolés de manière unique. Cette compartimentation améliore considérablement la sécurité des opérateurs. Le personnel de maintenance peut ouvrir et accéder au panneau BT en toute sécurité. Ils restent totalement séparés de la section MT. Ils ne s’exposent jamais directement à la cuve principale du transformateur. Cette isolation rationalise les tâches de maintenance de routine. Il réduit les niveaux d"équipement de protection individuelle (EPI) requis pour de simples réinitialisations du disjoncteur BT.
Confinement des arcs électriques : les boîtiers intégrés offrent généralement une atténuation supérieure des défauts internes. Les cloisons métalliques éloignent l’énergie de l’arc explosif des opérateurs. Les rabats de toit spécialisés ou les bouches d'aération arrière libèrent la pression en toute sécurité.
Sécurité de commutation : Vous pouvez intégrer des interrupteurs MT motorisés. Les opérateurs peuvent effectuer la commutation principale à distance. Cela élimine l’interaction manuelle lors des transferts de charge sous tension.
Isolation des défauts : des relais de protection dédiés surveillent en permanence l'état du système. Ils déclenchent instantanément des disjoncteurs individuels dès la détection de déséquilibres de phase ou de courts-circuits.
Le respect de l’environnement influence profondément l’urbanisme. Les unités remplies de liquide comportent toujours un risque théorique de fuite. Vous devez respecter les directives strictes de l’Environmental Protection Agency (EPA). Les centres urbains limitent souvent les grandes quantités d’huile minérale à proximité des cours d’eau.
Les unités intégrées résolvent ce problème avec élégance. Ils peuvent utiliser en interne des transformateurs de type sec en résine coulée. Cela élimine complètement les risques de marée noire. Vous évitez de construire des barrières de confinement en béton coûteuses. L’intégration de type sec fonctionne parfaitement dans les zones écologiquement sensibles. Il s’adapte également parfaitement aux emplacements urbains à haute densité. Il vous suffit de bien ventiler le boîtier pour gérer la dissipation de la chaleur.
Vous devez adopter un cadre d’évaluation structuré. Choisir entre un transformateur monté sur socle et une sous-station compacte nécessite une élimination logique. Nous vous recommandons d'utiliser un arbre de décision clair. Cela aligne les paramètres spécifiques de votre projet avec le type d’équipement correct.
Évaluez le type de charge : votre charge est-elle simple ? Est-ce généralement inférieur à 2,5 à 3 MVA ? Si oui, optez pour un support sur socle standard. Vous gérez un site industriel lourd ou un parc solaire ? Les charges lourdes favorisent les sous-stations intégrées.
Localiser la protection aval : Placez-vous le tableau principal de distribution BT à l'intérieur du bâtiment ? Si oui, une unité standard suffit. Avez-vous besoin d’économiser de l’espace intérieur ? Gardez toute la distribution primaire BT à l'extérieur grâce à une unité intégrée.
Évaluez les besoins en commutation MT : votre service public local gère-t-il toutes les commutations en amont ? Une unité abaisseur de base fonctionne très bien. Avez-vous besoin d'une commutation anneau-principal complexe ? Une solution intégrée fournit la RMU nécessaire en interne.
Vérifiez les règles environnementales : Êtes-vous à proximité d’un bassin versant protégé ? Les codes locaux interdisent-ils les équipements remplis d'huile ? Choisissez une unité intégrée abritant un noyau de type sec.
Vos prochaines étapes doivent inclure la vérification des normes des services publics locaux. Les services publics imposent souvent une technologie spécifique plutôt qu’une autre. Vous devez également calculer des profils de charge exacts. Examinez attentivement vos diagrammes unifilaires. Enfin, évaluez les contraintes de fondation de votre site. Une étude géotechnique confirme si votre sol supporte des dalles en béton fortement armé.
Choisir l’équipement optimal sécurise l’infrastructure de votre installation. Il garantit une disponibilité opérationnelle continue. Cela simplifie considérablement la maintenance future. Vous protégez votre personnel des environnements électriques dangereux.
Le choix entre ces deux modes de distribution relève rarement d’une simple préférence. Elle est dictée par la densité de charge, les exigences de sécurité et l"infrastructure du site. Les unités standard excellent dans les applications simples et à faible encombrement. Les solutions intégrées dominent les réseaux industriels complexes et de grande capacité. Ils offrent une sécurité inégalée grâce au compartimentage physique.
N’oubliez pas ce point d’ancrage crucial de la crédibilité : la sur-ingénierie conduit à un gaspillage de capital. À l’inverse, une sous-ingénierie entraîne des risques immédiats pour la sécurité et de graves goulots d’étranglement opérationnels. Vous devez trouver l’équilibre parfait en fonction de vos données de charge spécifiques. Évaluez minutieusement vos contraintes environnementales.
Nous vous invitons à consulter rapidement un ingénieur en conception électrique agréé. Contactez immédiatement votre équipe technico-commerciale. Fournissez-leur vos schémas unifilaires (SLD) et plans d"urbanisme de chantier. Une évaluation précise vous garantit de commander exactement l’équipement requis par votre projet. Sécurisez votre stratégie de distribution d’énergie dès aujourd’hui.
R : Oui. Les ingénieurs spécifient fréquemment des noyaux de type sec pour les zones écologiquement sensibles. Cela élimine entièrement le risque de fuite d’huile diélectrique. Cela évite la contamination du sol. Cependant, les noyaux de type sec génèrent une chaleur ambiante importante. Vous devez augmenter l’encombrement global du boîtier. Le boîtier nécessite des conceptions avancées de persiennes et une ventilation à air pulsé pour maintenir des températures de fonctionnement sûres.
R : Non. Nous devons clarifier cette limite terminologique. Il constitue un nœud vital au sein d’un réseau de distribution. Cependant, il manque complètement de capacités de commutation primaire intégrées. Il manque également des panneaux de distribution secondaires. Les véritables sous-stations consolident la protection primaire, la transformation de tension et la division de charge secondaire en un seul système géré.
R : Les unités standard nécessitent des vérifications périodiques de base. Vous surveillez principalement les niveaux de fluide diélectrique, inspectez les traversées et effectuez des analyses thermiques infrarouges. Les unités intégrées nécessitent une maintenance complète. Les techniciens doivent exercer régulièrement les disjoncteurs BT. Ils doivent tester les relais de protection numériques et nettoyer les compartiments de l"appareillage MT. Cela nécessite un personnel plus qualifié et une meilleure coordination des temps d"arrêt.
R : Les deux technologies acceptent les alimentations primaires souterraines de manière transparente. Votre choix dépend entièrement des besoins de commutation secondaire. Si vous souhaitez centraliser tous les disjoncteurs en aval à l"extérieur, une unité intégrée est préférable. Si vous avez seulement besoin de réduire la tension et d’acheminer une alimentation souterraine massive à l’intérieur, une unité standard fonctionne parfaitement.
