Le dimensionnement d"un transformateur pour une distribution CA standard est simple. Cependant, en dimensionner un pour des applications CC non linéaires à courant élevé présente un défi d"ingénierie hautement spécialisé. Les ingénieurs doivent prendre en compte des comportements électriques complexes rarement observés dans les réseaux électriques conventionnels. Les processus industriels à courant continu tels que l"électrolyse lourde, les opérations de fusion et les grands entraînements à vitesse variable génèrent de graves distorsions harmoniques. Ils créent également des polarisations de tension continue dangereuses et des profils de charge hautement dynamiques.
Ces conditions électriques difficiles dégradent rapidement les transformateurs de distribution standard. Négliger ces facteurs entraîne des défaillances soudaines de l’isolation et des temps d’arrêt coûteux des installations. Ce guide décrit les cadres d'ingénierie essentiels et les considérations thermiques nécessaires à une fiabilité à long terme. Vous apprendrez les normes de conformité exactes requises pour spécifier en toute sécurité un transformateur redresseur pour les charges CC industrielles . Nous fournissons des informations exploitables pour garantir une disponibilité maximale des processus et prévenir les pannes thermiques catastrophiques dans vos opérations industrielles lourdes.
L'atténuation des harmoniques est obligatoire : une sélection précise nécessite le calcul du facteur K et la prise en compte des pertes par courants de Foucault provoquées par des topologies de redresseurs spécifiques (6 impulsions, 12 impulsions ou 24 impulsions).
Le déclassement n'est pas un jeu de devinettes : la capacité doit être strictement alignée sur les normes IEEE C57.18.10 ou CEI 61378-1 pour éviter la dégradation de l'isolation.
La topologie dicte la conception : la configuration de l'alimentation CC industrielle détermine directement les déphasages des enroulements et les exigences de couplage nécessaires.
Les transformateurs de puissance standard fonctionnent sans problème sous des ondes sinusoïdales propres et linéaires de 50 Hz ou 60 Hz. Lorsque vous introduisez des redresseurs industriels dans le circuit, le paysage électrique change radicalement. Les redresseurs consomment du courant sous forme d"impulsions brusques et non linéaires. Cela modifie fondamentalement la façon dont le transformateur doit gérer les contraintes thermiques et électromagnétiques.
Les charges non linéaires créent des courants harmoniques intenses. Ces courants haute fréquence circulent dans les enroulements du transformateur aux côtés de la fréquence fondamentale. Les harmoniques ne contribuent pas au travail utile. Au lieu de cela, ils augmentent de façon exponentielle les pertes par courants de Foucault à l’intérieur du noyau et des enroulements en cuivre. Les transformateurs standards ne peuvent pas dissiper cette chaleur qui s’accumule rapidement. La température interne dépasse rapidement les limites thermiques de l’isolation de base, entraînant une défaillance prématurée des enroulements. Vous devez spécifier des canaux de refroidissement spécialisés et des géométries de conducteurs personnalisées pour survivre à cette chaleur harmonique.
Les redresseurs industriels laissent souvent échapper une petite quantité de courant continu vers le côté CA du circuit. Nous appelons ce phénomène le biais DC. La polarisation CC provoque une magnétisation asymétrique dans le noyau du transformateur. Cela force le noyau à saturer beaucoup plus tôt pendant un demi-cycle de la forme d'onde AC. La saturation du noyau augmente considérablement le courant magnétisant. Il génère également un bruit acoustique fort, des vibrations violentes et des pics thermiques incontrôlables. Un transformateur dédié pour système redresseur utilise des conceptions de joints de noyau spécialisées et des densités de flux plus faibles pour absorber en toute sécurité cette polarisation CC sans saturer.
Les processus DC lourds subissent de fréquents courts-circuits. Pensez à un four à arc électrique frappant une forte charge. Ces événements renvoient des transitoires massifs à courant élevé dans le système. Les transformateurs CA standard ne disposent pas du renfort mécanique robuste nécessaire pour survivre à ces chocs répétés. Les forces électromagnétiques générées lors de ces transitoires peuvent littéralement déchirer les enroulements standards. Les unités redresseurs sont dotées de structures de serrage fortement renforcées et de blocs d"enroulement à liaison époxy pour maintenir l"intégrité structurelle dans des conditions de défauts extrêmes.
La sélection du bon équipement nécessite une modélisation mathématique rigoureuse. Vous ne pouvez pas simplement examiner la puissance nominale en mégawatts de votre charge et choisir un transformateur kVA correspondant. Vous devez évaluer simultanément le profil de charge, le spectre harmonique et l’architecture du bobinage.
La première étape consiste à définir le cycle de service opérationnel exact. Vous devez faire la différence entre les charges continues de base et les demandes de surcharge transitoires. Par exemple, les systèmes ferroviaires à traction lourde utilisent des classes de service spécifiques (classes I, II, III et IV). Chaque classe dicte la durée pendant laquelle l"équipement doit survivre à des surcharges extrêmes.
Pour calculer la capacité appropriée, suivez cette séquence :
Déterminez la charge de base continue absolue en kilowatts requise par le processus DC.
Identifiez le pourcentage de surcharge maximal et sa durée exacte.
Calculez le kVA fondamental nécessaire pour prendre en charge cette consommation électrique.
Appliquez le spectre harmonique calculé pour trouver le kVA équivalent ajusté en fonction des harmoniques.
Cette valeur nominale kVA équivalente représente la véritable capacité thermique que votre transformateur doit posséder.
Le nombre d"impulsions de la topologie de votre redresseur dicte la complexité de l"enroulement du transformateur. Des configurations d"impulsions plus élevées réduisent efficacement la distorsion harmonique totale (THD) sur le réseau primaire. Cependant, ils nécessitent des agencements d’enroulements secondaires très complexes.
Un système de base à 6 impulsions nécessite un enroulement primaire et secondaire standard. Un système à 12 impulsions nécessite deux enroulements secondaires. Un secondaire doit se connecter dans une configuration en étoile, tandis que l"autre doit se connecter dans une configuration en triangle. Cela crée un déphasage obligatoire de 30 degrés entre les deux sorties. Ce déphasage annule les harmoniques de 5ème et 7ème ordre les plus dommageables. La mise à niveau vers des systèmes à 24 impulsions nécessite des enroulements en zigzag complexes pour obtenir des déphasages de 15 degrés. Vous devez sélectionner le groupe de vecteurs correct, tel que Dy11d0, pour garantir un alignement de phase précis.
La chaleur détruit l'isolation. La sélection appropriée du transformateur redresseur repose en grande partie sur un déclassement thermique précis. Les ingénieurs utilisent le facteur K ou facteur harmonique (HF) pour quantifier l'effet de chauffage supplémentaire des courants harmoniques. Le facteur K influence directement la mesure dans laquelle vous devez surdimensionner la capacité de refroidissement du transformateur.
Vous devez sélectionner des systèmes d’isolation robustes capables de survivre à ces températures élevées. Les matériaux isolants de classe F (155°C) et de classe H (180°C) restent la norme industrielle pour ces environnements à fortes contraintes. N’utilisez jamais de matériaux standard de classe B pour des applications non linéaires lourdes.
L"impédance dicte la manière dont le transformateur réagit aux changements de charge et aux courts-circuits. Vous devez ici équilibrer deux priorités concurrentes. La faible impédance offre une excellente régulation de tension, maintenant la sortie CC stable. La haute impédance limite les courants de court-circuit destructeurs lors d"un défaut.
Lors de la conception de systèmes multi-impulsions, une impédance égale entre tous les enroulements secondaires est absolument essentielle. Si l"enroulement en étoile a une impédance différente de celle de l"enroulement en triangle, les redresseurs ne partageront pas le courant de manière égale. Ce déséquilibre oblige un enroulement à surchauffer tandis que l"autre reste sous-utilisé.
Différentes industries imposent des exigences radicalement différentes à leur infrastructure électrique. Vous devez adapter la conception du transformateur aux réalités spécifiques de l"environnement opérationnel.
Les installations d’aluminerie et d’électrolyse du chlore fonctionnent 24 heures sur 24, 365 jours par an. Ils consomment des courants continus ultra-élevés. Toute interruption ruine le lot et endommage les équipements de production. Le principal critère de réussite ici est une fiabilité extrême sous une charge continue massive.
Ces processus nécessitent également une régulation de tension incroyablement fine à mesure que la résistance du bain chimique change. Les ingénieurs intègrent généralement des changeurs de prises en charge (OLTC) robustes directement dans le transformateur. Cela permet aux opérateurs d'ajuster la tension avec précision sans couper l' alimentation CC industrielle..
Les sous-stations ferroviaires présentent un défi complètement différent. Les trains tirent d’énormes quantités de courant lorsqu’ils accélèrent. Ensuite, ils roulent ou freinent soudainement, ramenant la charge à près de zéro. Cela crée des profils de charge très dynamiques et irréguliers.
Les transformateurs utilisés dans ces applications sont confrontés à des surcharges fréquentes et graves. Ils subissent également des chocs mécaniques importants dus aux fluctuations rapides du courant. Le succès nécessite un contreventement structurel lourd et une gestion thermique avancée pour dissiper les pics de chaleur soudains avant l’arrivée du prochain train.
Les grands convoyeurs miniers et les pompes industrielles lourdes s"appuient sur d"énormes entraînements à vitesse variable. Ces installations fonctionnent souvent dans des espaces confinés ou profondément sous terre. Un encombrement réduit devient une contrainte de conception majeure. Les ingénieurs déploient fréquemment des conceptions multi-enroulements à 18 ou 24 impulsions pour ces VSD. Ces configurations à impulsions élevées annulent intrinsèquement les harmoniques. Cela permet aux opérateurs miniers de respecter les limites strictes d’harmoniques du réseau IEEE 519 sans installer de volumineux bancs de filtres d’harmoniques externes.
La dissipation de la chaleur détermine efficacement la durée de vie de votre équipement. Vous devez adapter la technologie de refroidissement à l’environnement physique et à l’infrastructure disponible des installations.
Vous devez évaluer soigneusement l"environnement d"installation avant de sélectionner la technologie de base.
Les transformateurs en résine coulée de type sec offrent une sécurité exceptionnelle. Ils n"utilisent aucun liquide inflammable. Cela les rend idéaux pour les installations intérieures, les armoires VSD étroites et les zones strictement protégées contre les incendies. Cependant, si vous les installez dans des environnements miniers poussiéreux, vous devez spécifier des boîtiers robustes classés IP pour empêcher la poussière conductrice de combler les bobines exposées.

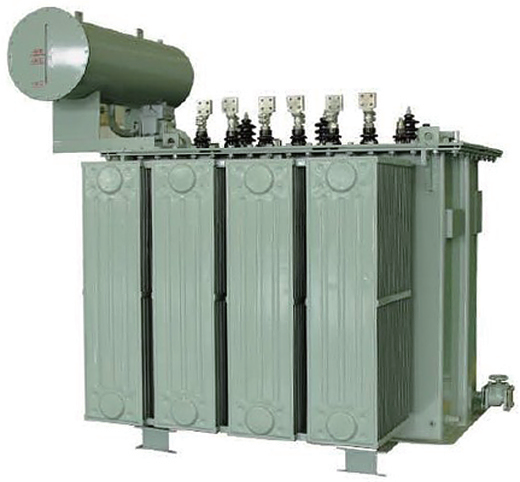

Les transformateurs remplis de liquide restent obligatoires pour les applications à kVA ultra-élevé, telles que les grandes fonderies. Les liquides comme l"huile minérale, le silicone ou les esters synthétiques offrent une dissipation thermique supérieure. Ils peuvent bien mieux absorber des charges continues extrêmes que les unités de type sec. Ils sont généralement assis à l’extérieur en raison des exigences d’espace et de sécurité incendie.
Méthode de refroidissement | Description | Meilleur scénario d"application | Exigence d"entretien |
|---|---|---|---|
ONAN (Huile Naturelle Air Naturelle) | Repose sur la convection naturelle de l’huile et de l’air ambiant. | Installations extérieures standards avec charges continues modérées. | Faible. Aucune pièce mobile. |
ONAF (Huile Naturelle Air Forcée) | Utilise des ventilateurs de refroidissement pour pousser l’air à travers les radiateurs. | Systèmes nécessitant une capacité de charge de pointe supplémentaire pendant les mois d’été. | Modéré. Les moteurs de ventilateur doivent être inspectés. |
OFWF (huile forcée à eau forcée) | Utilise des pompes pour déplacer l’huile à travers un échangeur de chaleur à eau dédié. | Installations de fusion intérieures confinées avec boucles d’eau réfrigérée de grande capacité. | Haut. Nécessite une gestion de la qualité de l’eau et un entretien des pompes. |
Vous devez planifier soigneusement la manière dont le transformateur se connecte à l"armoire du redresseur. Les lourds jeux de barres en cuivre transmettent des milliers d’ampères. Ces jeux de barres ne peuvent pas facilement se plier autour des obstacles. Vous devez spécifier les emplacements exacts des terminaisons pendant la phase de conception. Déterminez si l"équipement nécessite des terminaisons supérieures, inférieures ou latérales. L"alignement parfait des jeux de barres entre le transformateur et l"armoire du redresseur minimise la résistance, réduit le temps d"installation et évite les contraintes mécaniques sur les points de connexion.
La vérification des performances avant l"expédition de l"équipement est le seul moyen de garantir la fiabilité sur le terrain. N’acceptez jamais les rapports de test standard des transformateurs CA pour les applications CC lourdes.
Vous devez vérifier le strict respect des normes internationales. En Amérique du Nord, la norme IEEE C57.18.10 décrit les pratiques exactes applicables aux transformateurs redresseurs de puissance à semi-conducteurs. À l"échelle mondiale, la norme CEI 61378-1 régit ces conceptions. Ces normes imposent des marges de sécurité spécifiques, des échauffements acceptables et des techniques de construction obligatoires. L"application de ces normes garantit que le fabricant comprend la nature sévère des charges non linéaires.
Les tests de routine standard ne découvriront pas les vulnérabilités harmoniques. Vous devez exiger des protocoles de test spécialisés lors du test de réception en usine.
Tests d'augmentation de température harmonique : Le fabricant doit simuler le spectre de courant harmonique réel. Ils doivent prouver que le transformateur reste dans sa classe de température tout en traitant des charges non linéaires simulées.
Vérification de la tenue aux courts-circuits : la conception doit démontrer mathématiquement ou physiquement qu'elle peut survivre à des courants de défaut maximaux sans déformation mécanique.
Tests de tension appliquée et induite : ces tests poussent le système d'isolation au-delà des limites normales. Ils vérifient que la rigidité diélectrique peut gérer les pics de tension transitoires générés par les actions de commutation du redresseur.
La sélection d’un transformateur redresseur nécessite beaucoup plus d’efforts que le dimensionnement d’un équipement de distribution standard. Vous devez dépasser les valeurs kVA de base et analyser en profondeur le profil harmonique de votre processus. Comprendre vos cycles de service spécifiques et le nombre d"impulsions du redresseur dictera l"architecture interne du transformateur. Ignorer ces facteurs garantit une dégradation thermique prématurée et une défaillance opérationnelle.
Pour garantir le succès, finalisez d’abord la topologie exacte de votre redresseur et votre spectre harmonique. Ne devinez pas ces paramètres. Une fois que vous avez défini la charge, contactez directement un fabricant de transformateurs spécialisé. Fournissez-leur votre profil de charge complet, vos contraintes environnementales et vos spécifications de cycle de service. Cette approche d’ingénierie proactive garantit une fiabilité à long terme et protège vos processus industriels critiques.
R : Le déclassement repose sur le calcul du facteur K aux États-Unis ou du facteur K en Europe. Cette formule mathématique pondère les courants harmoniques en fonction de leurs fréquences spécifiques. Il détermine la quantité exacte de chaleur supplémentaire générée par les pertes par courants de Foucault. Vous utilisez ensuite ce facteur pour surdimensionner correctement la capacité thermique du transformateur.
R : Les transformateurs redresseurs utilisent des conducteurs en cuivre ou en aluminium plus lourds. Ils présentent des géométries d"enroulement à déphasage spécialisées et un renforcement du noyau fortement renforcé. Ces mises à niveau leur permettent de gérer en toute sécurité les harmoniques CC sévères, les polarisations de tension CC et les surcharges transitoires fréquentes à courant élevé sans surchauffe ni panne physique.
R : Des nombres d"impulsions plus élevés annulent activement les harmoniques d"ordre inférieur directement au niveau de l"enroulement. Par exemple, un système à 12 impulsions élimine les 5ème et 7ème harmoniques destructrices. Cela empêche une pollution harmonique grave d"atteindre le réseau principal, satisfait aux règles strictes de conformité IEEE 519 et supprime le besoin de filtres d"harmoniques externes volumineux et coûteux.
R : Oui. Les fabricants installent généralement un écran électrostatique entre les enroulements primaire et secondaire. Ce blindage mis à la terre atténue considérablement le bruit de mode commun haute fréquence. Il bloque également les dangereuses pointes de tension transitoires générées par la commutation rapide des diodes de redressement ou des thyristors, protégeant ainsi avec succès le réseau électrique en amont.
