L"évolution des exigences en matière de réseaux pousse désormais les réseaux de distribution existants bien au-delà de leurs tolérances de conception d"origine. L’adoption rapide de ressources énergétiques distribuées et d’infrastructures de recharge pour véhicules électriques crée une volatilité sans précédent. Les services publics et les gestionnaires d’installations sont confrontés à un choix commercial difficile. Ils peuvent procéder à des mises à niveau de lignes à forte intensité de capital, comme une reconduction complète. Ils peuvent également déployer des interventions localisées sur les équipements pour maintenir une stricte conformité ANSI C84.1.

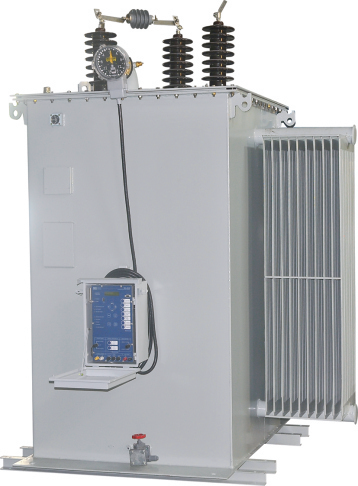

Un régulateur de tension pas à pas offre une intervention précise et rentable pour une stabilisation ciblée. Cette approche se distingue des contrôles plus larges et moins granulaires au niveau des sous-stations. Dans cet article, vous apprendrez exactement quand et pourquoi déployer ces appareils. Nous aborderons les déclencheurs techniques, les avantages opérationnels et leur comparaison avec les interventions alternatives. Vous découvrirez comment un régulateur de tension à échelons bien placé pour les réseaux de systèmes de distribution résout les problèmes de qualité de l'énergie en aval de manière efficace et efficiente.
Les régulateurs de tension à étages constituent le choix commercial le plus viable lorsque la dégradation de la tension se produit loin de la sous-station sur de longues lignes d"alimentation radiales.
Contrairement aux batteries de condensateurs qui gèrent la puissance réactive, les SVR modifient directement l'amplitude de la tension, ce qui en fait la solution supérieure de fluctuation de tension pour les charges actives et changeantes.
L"approvisionnement moderne doit donner la priorité à l"intelligence du contrôleur (capacité de flux d"énergie bidirectionnel) plutôt qu"à la fiabilité mécanique de base en raison de l"intégration distribuée du solaire et de l"éolien.
Le principal risque de mise en œuvre reste l"usure mécanique du changeur de prises ; les cycles de maintenance doivent être pris en compte dans la planification opérationnelle à long terme.
Vous devez d’abord identifier quand les niveaux de tension chutent constamment en dessous des limites acceptables. La plupart des cadres réglementaires exigent que les services publics maintiennent la livraison à ± 5 % de la tension nominale. Une dégradation grave se produit souvent à la toute fin d’une longue file d’attente. Un diagnostic précoce reste essentiel pour un contrôle efficace de la tension de distribution . Lorsque les nœuds en aval signalent une sous-tension chronique, vous avez besoin d'interventions ciblées.
Les changeurs de prises de charge (LTC) de sous-station offrent une régulation centralisée. Ils ajustent la tension globale pour toute une ligne d"alimentation. Cependant, ils ne peuvent pas résoudre les problèmes localisés au sein de circuits très ramifiés. Si une agence est confrontée à une forte charge tandis qu’une autre reste légère, un SLD centralisé ne peut pas satisfaire les deux. Il s’agit d’un instrument contondant. Augmenter la tension du poste peut réparer la branche la plus lourde mais provoquer une surtension dommageable sur la branche la plus légère.
Cette réalité opérationnelle établit une analyse de rentabilisation claire. Une mauvaise qualité d’énergie entraîne des sanctions financières. Les clients subissent des dommages matériels et déposent des réclamations en responsabilité coûteuses. Vous devez éviter ces résultats pour protéger votre budget opérationnel. Des régulateurs ciblés vous permettent de différer des dépenses d’investissement massives. Vous évitez d’étendre le réseau ou d’installer prématurément des conducteurs plus épais. L’équipement est rentabilisé en atténuant les risques et en retardant les investissements lourds en infrastructures.
La physique dicte la réalité commerciale de la distribution d’énergie. L"impédance de ligne provoque d"importantes chutes de tension sur de longues distances. Plus la puissance circule, plus la tension est perdue en raison de la résistance et de la réactance. Vous ne pouvez pas simplement pousser une tension plus élevée depuis la sous-station sans mettre en danger les clients à proximité.
L"installation de régulateurs à mi-ligne ou à proximité de la charge rétablit une distribution optimale. Cette approche ciblée évite de devoir remplacer des kilomètres de conducteurs. Vous économisez des millions en dépenses d’investissement. Le régulateur surveille la tension dégradée entrante et la ramène aux niveaux nominaux. Il agit comme une station de rappel cruciale le long des lignes de distribution rurales ou étendues.
Les réseaux modernes sont quotidiennement confrontés à des flux d’énergie inversés. Des panneaux solaires ou des parcs éoliens localisés génèrent de l’électricité directement sur les lignes de distribution. Cela provoque des augmentations de tension imprévisibles pendant les heures de pointe de production. Les réseaux traditionnels n’ont pas été construits pour faire reculer l’électricité.
Les régulateurs modernes résolvent ce problème moderne. Ils disposent de contrôleurs bidirectionnels. Ils réduisent activement les excès de tension pendant les pics de production solaire. Plus tard dans la soirée, lorsque la production solaire diminue et que la charge résidentielle augmente, ils inversent le fonctionnement. Ils augmentent la tension pour supporter la charge de pointe. Vous ne pouvez pas gérer une pénétration élevée de DER en toute sécurité sans cette intelligence localisée.
Les installations industrielles ont un impact considérable sur la stabilité du réseau. Les grands démarrages de moteurs, les opérations minières ou les usines de fabrication localisées consomment des courants transitoires élevés. Ce courant d’appel soudain provoque des chutes de tension immédiates sur le réseau local. Les clients commerciaux et résidentiels à proximité souffrent de lumières vacillantes ou d’appareils électroniques déclenchés.
Les régulateurs pas à pas fournissent une correction de tension rapide de ± 10 %. Ils détectent la chute provoquée par les machines industrielles et ajustent la position de leurs prises en conséquence. Cela isole la charge industrielle perturbatrice du réseau plus large. Vous protégez les clients sensibles en aval tout en prenant pleinement en charge les opérations industrielles nécessaires.
Les ingénieurs confondent souvent les rôles des condensateurs et des régulateurs. Vous devez clarifier cette limite technique. Les batteries de condensateurs injectent de la puissance réactive (vars) dans le système. Cela améliore le facteur de puissance global. L"amélioration du facteur de puissance augmente indirectement la tension en réduisant les pertes en ligne.
Cependant, les condensateurs tombent en panne lorsque le facteur de puissance est déjà élevé mais que la tension reste faible. Les régulateurs utilisent un autotransformateur équipé d"un mécanisme mécanique de changement de prise. Ils ajustent directement l"amplitude de la tension quel que soit le facteur de puissance du système. Ils résolvent directement les problèmes de tension, plutôt que de s’appuyer sur la manipulation de la puissance réactive.
La mise à niveau du calibre des fils résout de manière permanente l’impédance de la ligne. Les fils plus épais transportent plus de courant avec moins de chute de tension. Cependant, la reconduction nécessite des dépenses d’investissement massives. Vous êtes confronté à des études d"impact environnemental, à des approbations de droit de passage et à des coûts de main-d"œuvre élevés. Cela prend des années.
Les régulateurs offrent une alternative plus rapide et modulaire. Ils combinent efficacement les dépenses opérationnelles et les dépenses en capital. Vous pouvez déployer une unité en quelques semaines plutôt qu"en années. Si les charges du réseau changent à l"avenir, vous pouvez déplacer l"appareil vers un nouveau point problématique. Les lignes reconductées n"offrent pas une telle flexibilité.
L’ajout de régulateurs en aval permet un contrôle granulaire et ciblé. Les sous-stations ajustent les trois phases simultanément. Si une seule phase subit une charge importante, une mise à niveau d"une sous-station surcompensera les deux autres phases.
Les régulateurs en aval fonctionnent de manière indépendante. Souvent, le déploiement d’un monophasé régulateur de tension automatique gère parfaitement les charges asymétriques. Vous résolvez la phase problématique spécifique sans perturber les phases équilibrées. Cette évolutivité rend le déploiement en aval bien supérieur aux ajustements brusques au niveau des sous-stations.
Comparaison des interventions de régulation de tension
Type d"intervention | Mécanisme primaire | Coût initial | Vitesse de déploiement | Granularité |
|---|---|---|---|---|
Régulateur de tension de pas | Changement de prise direct via autotransformateur | Modéré | Rapide (semaines) | Élevé (compatible monophasé) |
Banque de condensateurs shunt | Injection de puissance réactive | Faible | Rapide (semaines) | Faible (dépend du facteur de puissance) |
Reconduction de ligne | Impédance de ligne réduite | Très haut | Lent (années) | À l"échelle du système |
Mise à niveau du LTC de la sous-station | Régulation centralisée des transformateurs | Haut | Modéré (mois) | Faible (réglage brutal en trois phases) |
Le cerveau du régulateur compte plus que le fer. Vous devez évaluer soigneusement les protocoles de communication. Les appareils doivent prendre en charge les normes DNP3 ou IEC 61850. Ces protocoles garantissent une transmission sécurisée des données vers les centres de contrôle des services publics.
Le contrôleur doit prendre en charge la surveillance à distance et l"enregistrement automatisé des données. Il doit s’intégrer de manière transparente aux systèmes avancés de gestion de la distribution (ADMS) modernes. Les opérateurs ont besoin d"une visibilité en temps réel sur les positions des prises et les niveaux de tension. Sans intégration SCADA, vous volez à l"aveugle lors d"événements critiques sur la grille.
Vous devez évaluer les plages de spécifications standard. La norme industrielle utilise 32 étapes distinctes. Celles-ci se composent de 16 marches surélevées et de 16 marches inférieures. Chaque pas représente 5/8% de la tension nominale. Cela fournit une plage de régulation totale de ±10 %.
Une configuration appropriée est primordiale. Vous devez discuter et définir des délais et des paramètres de bande passante appropriés. Si la bande passante est trop étroite, l"appareil souffrira d"une « chasse ». La chasse se produit lorsque le régulateur change constamment de prise en cas de variations de tension mineures et passagères. Cela détruit rapidement les contacts mécaniques.
Ne faites jamais de compromis sur les mesures de confiance de base. Tous les équipements déployés doivent répondre aux normes IEEE C57.15. Ce cadre rigoureux dicte les limites thermiques, la rigidité diélectrique et la durabilité mécanique. Cela garantit que l’appareil survit en toute sécurité aux conditions extérieures difficiles.
Pour les déploiements ruraux spécifiques, vérifiez le respect des directives de développement rural de l"USDA (RUS). La certification RUS prouve la durabilité sur le terrain. Cela garantit également que le service public reste éligible au financement fédéral et aux prêts d’infrastructure à faible taux d’intérêt. Les équipements non conformes présentent à la fois des risques pour la sécurité et de graves responsabilités financières.
Vous devez analyser les contraintes d’installation avant l’approvisionnement. Les régulateurs montés sur poteau sont confrontés à des limitations de poids strictes. Les poteaux électriques ne peuvent supporter qu’une quantité limitée de fer et de pétrole avant de se déformer sous les charges du vent. Les régulateurs montés sur socle nécessitent du génie civil et des fondations en béton. Vous devez également obtenir des servitudes foncières auprès des propriétaires fonciers pour les unités montées sur socle.
Évaluez honnêtement l’usure mécanique et les points de défaillance. Un changeur de prises en charge reste un appareil fondamentalement mécanique. Ses contacts internes souffrent d"arcs à chaque fois qu"ils changent de position sous charge. Vous devez prendre en compte la durée de vie attendue de ces contacts. Les unités modernes sont souvent évaluées pour des centaines de milliers d’opérations. Cependant, les commutations de charges lourdes accélèrent l’érosion des contacts.
Évaluez attentivement les protocoles de gestion des fluides diélectriques. Les unités remplies d"huile nécessitent une analyse périodique des gaz dissous (DGA). Ce test détecte les arcs internes ou la dégradation du papier. Vous faites également face à des responsabilités environnementales concernant le confinement des fuites. Les alternatives de type sec éliminent les fuites d’huile mais entraînent des coûts initiaux plus élevés. Vous devez mettre en balance cette dépense initiale avec le travail d"entretien continu requis par les modèles traditionnels remplis d"huile.
Les régulateurs de tension étagés restent le choix définitif lorsque la topologie du réseau ou la volatilité localisée rendent le contrôle centralisé de la tension inefficace. Ils offrent la précision nécessaire pour gérer de longues alimentations radiales et des sources de génération distribuée modernes. En comprenant les principaux déclencheurs et en comparant les alternatives, vous garantissez une fourniture d’énergie fiable à tous les clients en aval.
Suivez ces prochaines étapes immédiates pour optimiser votre architecture de réseau :
Exécutez des simulations détaillées de flux de charge pour cartographier les emplacements exacts des chutes de tension.
Réaliser des audits de qualité de l’énergie pour mesurer le flux d’énergie inverse actuel des DER locaux.
Calculez les paramètres de bande passante et de délai nécessaires pour empêcher le chassage mécanique.
Rédigez une demande de propositions exigeant une conformité stricte à la norme IEEE C57.15 et des capacités de contrôleur bidirectionnel.
R : Non. Un régulateur de tension automatique (AVR) est un terme général qui s"applique à de nombreux systèmes, y compris les générateurs ou les petits appareils électroniques. Un régulateur de tension pas à pas est un type spécifique et robuste d"AVR utilisé dans la distribution de services publics. Il utilise un autotransformateur et un changeur de prises mécanique pour réguler la tension de ligne par étapes discrètes.
R : Les contacts modernes résistent généralement à 1 million à 2 millions d"opérations mécaniques dans des conditions normales. Cependant, de lourdes charges électriques ou des courants de défaut fréquents peuvent accélérer la dégradation des contacts. Vous devez effectuer des tests d"huile et des inspections internes tous les 3 à 5 ans pour garantir un fonctionnement fiable.
R : Oui, mais seulement s’ils sont équipés d’un contrôleur bidirectionnel moderne basé sur un microprocesseur. Ce contrôleur doit détecter la direction du courant avec précision. Il commute ensuite sa tension de référence du côté charge vers le côté source pour réduire la surtension générée par le parc solaire.
