Spécifier la puissance nominale correcte du transformateur est un exercice d'équilibre à enjeux élevés entre les dépenses d'investissement initiales et la fiabilité opérationnelle à long terme. Vous devez naviguer dans cet équilibre délicat pour chaque projet. Budget de gaspillage surdimensionné en raison des pertes d'énergie inactives et des empreintes physiques plus importantes. À l’inverse, un sous-dimensionnement risque de provoquer des pannes catastrophiques, des violations du code et de graves temps d’arrêt des installations. Nous savons que vous avez besoin de la puissance nominale exacte du transformateur pour les applications dans les bâtiments commerciaux afin d'éviter ces pièges quotidiens.
Ce guide détaille les cadres standards, les calculs nécessaires et les critères de conformité pour finaliser votre spécification. Nous clarifierons les exigences commerciales standard. Vous apprendrez à aligner les charges mathématiques avec les contraintes pratiques du fournisseur. Enfin, nous vous fournissons les étapes exactes dont vous avez besoin pour passer en toute confiance à l"approvisionnement sans remettre en question vos choix de dimensionnement.
Basez votre spécification kVA sur un calcul rigoureux de la charge électrique, intégrant des facteurs de demande standard et des marges de sécurité de charge continue (par exemple, la règle des 125 %).
Arrondissez toujours votre charge calculée à la valeur nominale kVA standard suivante disponible dans le commerce pour garantir la faisabilité de l"approvisionnement et une capacité de transformateur adéquate.
Pour les applications commerciales intérieures, les transformateurs de type sec constituent généralement la norme de l"industrie en raison de leur conformité en matière de sécurité incendie et de leurs exigences de maintenance réduites.
Au-delà des mesures électriques, la sélection du fournisseur doit tenir compte de l"empreinte physique, des délais de livraison et de la conformité en matière d"efficacité du DOE 2016.
Choisir le bon équipement va bien au-delà des simples calculs. La capacité que vous sélectionnez détermine le bon fonctionnement de votre installation. Cela a également un impact direct sur votre budget d’investissement initial.
Une capacité insuffisante crée de dures réalités opérationnelles. Lorsque vous sous-dimensionnez une unité, elle fonctionne constamment près ou au-dessus de ses limites thermiques. Cela provoque une forte surchauffe des serpentins. La surchauffe entraîne une dégradation accélérée de l’isolation, ce qui réduit considérablement la durée de vie des équipements. De plus, les unités surchargées subissent des chutes de tension inacceptables pendant les heures de pointe. Ces chutes de tension peuvent endommager les serveurs sensibles, les systèmes d"éclairage et les commandes CVC. Dans les cas extrêmes, les unités sous-dimensionnées présentent de graves risques d’incendie pour l’ensemble de la structure.
Les ingénieurs tombent souvent dans le piège d’une préparation excessive au futur. Ils spécifient des unités massives au cas où le bâtiment ajouterait des charges supplémentaires plus tard. Un surdimensionnement important entraîne un gaspillage total de dépenses d"investissement. Cela nécessite des exigences d’espace physique plus élevées dans des salles électriques étroites. Les grandes unités génèrent également des courants d"appel élevés lorsqu"elles sont sous tension. Ces pointes de courant déclenchent fréquemment les disjoncteurs en amont de manière inattendue. De plus, les unités surdimensionnées souffrent de pertes d’énergie continues dans le noyau. Le noyau consomme de l’énergie même lorsque le bâtiment est vide, gaspillant ainsi une énergie coûteuse 24 heures sur 24 et 7 jours sur 7.
Comment définir une spécification réussie ? Une spécification réussie répond sans compromis aux exigences actuelles du NEC (National Electrical Code). Il s’adapte facilement à une expansion future prévue de 10 à 20 %. Surtout, il s’aligne parfaitement sur les tailles de fabrication standards. La sélection de tailles standard vous aide à minimiser les coûts d’ingénierie personnalisés et à éviter de terribles retards d’approvisionnement.
Vous ne pouvez pas deviner les besoins électriques de votre installation. Vous devez baser votre spécification sur un calcul strict de la charge électrique . Cette base mathématique évite des erreurs coûteuses.
Tout d’abord, vous devez confirmer les tensions primaire (alimentation) et secondaire (charge). Les bâtiments commerciaux reçoivent généralement une alimentation électrique à haute tension. Vous devrez peut-être réduire une alimentation triphasée de 480 V à un système de 208 Y/120 V. Le système 208Y/120V alimente les prises murales standard et l"éclairage du bureau. Des tensions incompatibles rendront votre nouvel appareil complètement inutile. Vérifiez toujours les numéros de fourniture des services publics avant de faire des calculs.
Nous utilisons des cadres mathématiques spécifiques pour déterminer la capacité de base. Vous devez calculer la puissance apparente en kilovolts-ampères (kVA). Utilisez ces formules standard de l’industrie :
Formule monophasée : kVA = (Volts × Ampères) / 1 000
Formule triphasée : kVA = (Volts × Ampères × 1,732) / 1 000
Par exemple, un système triphasé délivrant 480 V à 100 A nécessite environ 83 kVA. Il suffit de multiplier 480 par 100, puis par 1,732 et de diviser par 1 000.
Vous devez séparer les charges de votre bâtiment en deux catégories distinctes. Tout d’abord, identifiez les charges continues. Ces charges fonctionnent en permanence pendant trois heures ou plus. L"éclairage des bureaux et les racks de serveurs représentent des charges continues typiques. Le NEC impose une capacité nominale de 125 % pour les charges continues afin d"éviter les défaillances thermiques. Ensuite, identifiez les charges non continues. Les appareils de salle de repos et certains moteurs entrent dans ce groupe. Ils ne nécessitent pas la même marge de sécurité agressive.
Les installations commerciales dépendent fortement de facteurs de diversité. Toutes les unités CVC, circuits d"éclairage et racks de serveurs ne consomment pas simultanément un courant de pointe. Les facteurs de demande vous permettent de réduire la charge totale calculée en fonction de modèles d"utilisation réalistes. Un grand immeuble de bureaux fait rarement fonctionner tous les appareils en même temps. En appliquant des facteurs de demande appropriés, vos calculs restent ancrés dans la réalité. Cela vous évite directement de tomber dans le piège du surdimensionnement évoqué plus haut.
Vos calculs mathématiques aboutiront rarement à un nombre parfaitement rond. Vous devez ajuster vos chiffres finaux pour qu’ils correspondent à ce que les fabricants construisent réellement. Cette étape garantit une capacité de transformateur viable pour votre projet.
Les tailles kVA personnalisées entraînent des primes de prix extrêmes. Ils souffrent également de délais de livraison extrêmement longs. Une fois que vous avez calculé le kVA minimum requis, vous devez arrondir. Passez toujours à la taille standard suivante. Si votre calcul impose 92 kVA, vous ne commandez jamais une unité personnalisée de 92 kVA. Vous arrondissez à la note de fabrication standard la plus proche.
Les fabricants produisent des tailles de base spécifiques pour le marché commercial. S"en tenir à ces tailles garantit des prix compétitifs. Cela garantit également un remplacement plus facile en cas de panne. Les valeurs kVA standard incluent :
15kVA
30kVA
45kVA
75 kVA
112,5 kVA
150 kVA
225 kVA
300 kVA
500 kVA
Dans notre exemple précédent, nous avons calculé 83 kVA. Vous arrondiriez naturellement cela à une unité standard de 112,5 kVA.
L"usage du bâtiment évolue avec le temps. Les locataires ajoutent plus d"ordinateurs, un refroidissement plus puissant et des machines complexes. Nous recommandons des lignes directrices fondées sur des données probantes pour assurer la pérennité. Vous devez laisser une marge de 20 à 25 % pour la croissance attendue de la capacité de construction. Cette gamme spécifique s’adapte efficacement aux nouvelles charges de locataires. Surtout, une marge de 25 % ne vous pousse pas dans le piège néfaste du surdimensionnement. Il représente le juste milieu entre sécurité et efficacité.
L'environnement physique dicte vos choix technologiques. Vous devez choisir entre les conceptions de type sec et remplies de liquide en fonction de l'emplacement et des règles de sécurité. Ce choix est au cœur d’une sélection réussie de transformateurs de bâtiment.

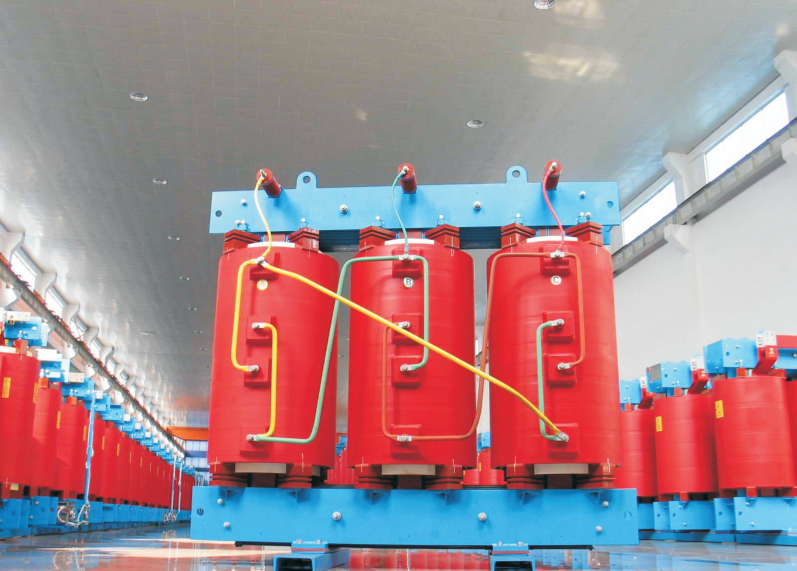

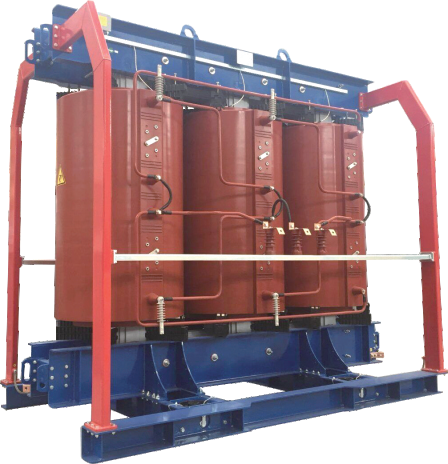

Les transformateurs de type sec constituent la valeur par défaut absolue pour les espaces commerciaux intérieurs. Ils refroidissent leurs serpentins internes en utilisant l’air ambiant au lieu de fluides salissants. Nous nous concentrons sur eux car ils offrent des profils de sécurité supérieurs. Ils présentent un très faible risque d’incendie, ce que les codes du bâtiment exigent pour les installations intérieures. Ils veillent également au strict respect de l’environnement. Vous ne vous inquiétez jamais des fuites de fluide diélectrique toxique qui pourraient ruiner votre installation. De plus, les unités de type sec offrent une facilité d’entretien. Les gestionnaires d"installations passent simplement l"aspirateur périodiquement dans les bouches de refroidissement.
Nous spécifions des unités remplies de liquide pour des cas extrêmes très spécifiques. Vous les voyez généralement dans les sous-stations extérieures de grande capacité. Ils desservent d’immenses parcs industriels ou de vastes campus commerciaux. Ils utilisent de l"huile minérale ou des fluides synthétiques pour le refroidissement. Cela offre une capacité de refroidissement supérieure et une longévité exceptionnelle sous de lourdes charges. Cependant, ils nécessitent des infrastructures de confinement coûteuses. Si le réservoir se brise, vous avez besoin de bassins de rétention en béton pour éviter toute contamination de l"environnement.
Comparaison : type sec et rempli de liquide
Fonctionnalité | Type sec | Rempli de liquide |
|---|---|---|
Demande principale | Bâtiments commerciaux intérieurs | Sous-stations extérieures / industrielles |
Milieu de refroidissement | Air ambiant | Huile minérale ou fluide synthétique |
Risque d"incendie | Très faible | Modéré (nécessite des mesures d’atténuation) |
Besoins d"entretien | Minime (nettoyage des bouches d"aération) | Élevé (tests de fluides et contrôles de fuite) |
Confinement requis | Aucun | Puisards/bermes en béton |
Vous devez connecter l"environnement physique aux normes NEMA appropriées du boîtier. Le boîtier protège les bobines internes de la poussière, de l"eau et des débris. Pour les salles électriques propres et climatisées, les classifications NEMA 1 ou 2 fonctionnent parfaitement. NEMA 2 offre une protection de base anti-goutte. Si vous installez l"unité à l"extérieur, vous devez mettre à niveau le boîtier. NEMA 3R représente la norme pour les emplacements extérieurs. NEMA 3R protège également les unités placées à côté des systèmes de gicleurs intérieurs. Il repousse efficacement les chutes d’eau et la pluie battante.
Vos spécifications techniques ne signifient rien si vous choisissez un fournisseur peu fiable. La phase d’approvisionnement nécessite un contrôle rigoureux. Vous devez regarder bien au-delà des paramètres électriques de base.
N’achetez jamais d’équipement non certifié. Vous devez insister pour vérifier les normes d’efficacité énergétique du DOE 2016. Le ministère de l"Énergie impose ces règles pour réduire les pertes de cœur inutiles. Les unités modernes doivent répondre à des objectifs d’efficacité stricts sous charges partielles. Vous avez également besoin de listes UL vérifiées. Les inspecteurs électriques locaux recherchent les étiquettes UL avant de signer votre projet. Enfin, vérifiez les protocoles de test IEEE/ANSI. Ces protocoles prouvent que l"unité peut survivre aux courts-circuits et aux surtensions.
L’immobilier commercial donne fortement la priorité à l’espace louable. Les propriétaires d’immeubles réduisent les salles électriques pour maximiser la superficie louable. Cela crée une dure réalité de mise en œuvre. Votre unité sélectionnée doit physiquement s’insérer dans l’espace désigné. Il doit également passer par les portes standard et les monte-charges lors de l"installation. Les contrôles de poids restent essentiels. Les sols des bâtiments plus anciens pourraient ne pas supporter un énorme bloc de fer et de cuivre de 500 kVA. Vérifiez toujours les dessins dimensionnels avant d’émettre un bon de commande.
Les pénuries de transformateurs restent un goulot d’étranglement connu dans les calendriers de construction commerciale moderne. Les acheteurs doivent évaluer les fournisseurs en fonction de la disponibilité réelle des stocks. Demandez par écrit aux fournisseurs des délais de livraison garantis. Un appareil moins cher ne veut rien dire s’il arrive avec trois mois de retard. Les livraisons tardives bloquent la construction, retardent l’emménagement des locataires et rompent les contrats. Donnez la priorité aux fournisseurs qui maintiennent un stock régional solide.
Définissez les attentes en matière de garantie standard dès le début de la discussion. Une garantie d’un an représente le strict minimum. Les fabricants haut de gamme proposent souvent une couverture pluriannuelle étendue. Vous devez également peser la valeur du support technique après-vente. Le dépannage de l’installation peut faire gagner des jours de travail à l’entrepreneur. Un fournisseur réactif aide vos électriciens à résoudre immédiatement les problèmes de mise à la terre ou de vibrations.
La spécification d"un transformateur nécessite d"équilibrer des charges mathématiques rigoureuses avec les réalités pratiques d"approvisionnement. Vous devez calculer les consommations d"ampli avec précision et appliquer les facteurs de demande appropriés. Vous alignez ensuite ces chiffres sur les tailles commerciales standard et les contraintes d’empreinte physique. Ne devinez pas vos marges de capacité. Évitez les dangers du sous-dimensionnement et le gaspillage financier lié au surdimensionnement.
Votre prochaine étape nécessite une action décisive. Nous vous encourageons à examiner le schéma unifilaire de votre installation avec un ingénieur électricien agréé. Confirmez vos tensions primaires et vos exigences de charge continue. Une fois vos calculs terminés, contactez votre équipe commerciale dédiée. Partagez vos chiffres kVA calculés pour demander une fiche technique précise et un devis formel.
R : Une unité séparée devient nécessaire lorsque la charge d"un bâtiment dépasse considérablement les provisions standard pour les services publics. Vous en avez également besoin lorsque des locataires spécialisés à fort trafic emménagent. Par exemple, des locataires de fabrication lourde ou des centres de données massifs. Ces locataires ont besoin d"une isolation spécialisée ou de tensions abaisseurs uniques que les alimentations publiques standard ne peuvent pas fournir en toute sécurité.
R : Oui, mais seulement pour de courtes durées. Les règles NEC imposent des limites thermiques strictes basées sur les types de charge. Les charges continues (fonctionnant pendant trois heures ou plus) nécessitent une marge nominale de capacité de 125 %. Pousser continuellement une unité à 100 % de sa capacité provoque une accumulation de chaleur extrême. Cela détruit l’isolation interne de la bobine et risque une défaillance prématurée.
R : Le sous-dimensionnement crée un chaos opérationnel immédiat. Vous rencontrerez des disjoncteurs constamment déclenchés en raison d’une consommation de courant excessive. Votre installation subira de graves chutes de tension, endommageant les appareils électroniques et les ordinateurs sensibles. En fin de compte, la surcharge constante conduit à une défaillance thermique critique. L"unité surchauffera, détruira son isolation et provoquera potentiellement un incendie dans l"installation.
