Un chemin de câble enterré peut sembler protégé, mais les conditions souterraines peuvent être beaucoup moins stables qu’il n’y paraît. Les eaux souterraines, les conduits inondés, les tranchées humides, la condensation et les dommages mineurs à la gaine peuvent exposer les câbles électriques à l"humidité pendant des années, augmentant ainsi le risque de vieillissement de l"isolation et de défauts cachés. La dégradation liée à l"humidité, y compris l"arborescence de l"eau dans l"isolation des câbles polymères, est un problème reconnu de fiabilité à long terme pour les systèmes électriques.
Les câbles d'alimentation étanches contribuent à réduire ces risques en limitant la pénétration d'eau et la migration de l'humidité. Choisir la bonne conception peut protéger la sécurité, la fiabilité et le coût du cycle de vie des installations souterraines.
Les chemins de câbles souterrains peuvent rester mouillés longtemps après que la surface soit sèche. Une nappe phréatique élevée peut maintenir les câbles enfouis directement dans un sol humide, tandis que de fortes pluies peuvent remplir les tranchées de câbles, les regards ou les rives de conduits. Même les conduits fermés ne sont pas automatiquement sûrs, car l"eau peut pénétrer par les ouvertures, une mauvaise étanchéité ou des sections endommagées et rester emprisonnée à l"intérieur pendant de longues périodes.
Les problèmes d’humidité commencent souvent par un petit défaut. L’infiltration radiale d’eau se produit lorsque l’eau pénètre vers l’intérieur à travers des fissures, des perforations, des coupures de gaine ou des couches externes dégradées. Un câble peut toujours sembler utilisable de l"extérieur, mais une section endommagée peut permettre à l"humidité d"atteindre les écrans isolants, les composants métalliques ou d"autres couches sensibles.
Le mouvement longitudinal de l’eau crée un risque plus large. Une fois que l’eau pénètre en un point, elle peut se déplacer le long du câble si celui-ci ne comprend pas de matériaux bloquant l’eau appropriés. Cela signifie qu"une blessure locale à la gaine, un mauvais joint ou une extrémité de câble non scellée peuvent créer un problème au-delà du point d"entrée d"origine. Pour cette raison, la conception des câbles souterrains doit tenir compte à la fois de l’entrée et de la migration de l’eau.
Les dégâts liés aux eaux ne provoquent pas toujours une panne immédiate. Des risques de dégradation de l"isolation, de corrosion des pièces métalliques, de courant de fuite, de rigidité diélectrique réduite et de décharge partielle peuvent se développer progressivement. Au moment où un défaut devient visible, le système de câbles peut déjà nécessiter des tests difficiles, une localisation du défaut, une excavation ou un remplacement.
L"isolation XLPE est largement appréciée pour les applications de câbles électriques, mais elle doit toujours être protégée contre le stress dû à l"humidité à long terme. L"arborescence hydrique est un phénomène de vieillissement connu dans les isolants polymères, où l"humidité et le stress électrique peuvent contribuer à des chemins de dégradation semblables à ceux des arbres au fil du temps. La construction étanche contribue à réduire ce risque en limitant les conditions d’humidité qui permettent à ces mécanismes de vieillissement de se développer.
Un câble souterrain étanche et fiable dépend de l’ensemble de la structure, et pas seulement de l’épaisseur de la gaine extérieure. Le conducteur transporte le courant, tandis que l"isolation XLPE assure la résistance électrique et la stabilité thermique. Autour de l’isolation, des écrans ou gaines métalliques aident à contrôler les contraintes électriques et assurent un fonctionnement sûr du système. Les gaines intérieures et extérieures protègent contre l"exposition environnementale, tandis que l"armure en option peut améliorer la résistance à la pression du sol, aux rongeurs, aux impacts et aux dommages accidentels dus au creusement.
La couche de blocage d’eau est particulièrement importante dans les voies souterraines humides. Une gaine extérieure solide aide à empêcher l"humidité de pénétrer, mais des matériaux internes bloquant l"eau aident à contrôler les dommages si l"eau pénètre par une brèche ou un joint. Sans cette protection interne, l"eau peut continuer à se propager sur toute la longueur du câble. La véritable performance d’étanchéité souterraine vient de la manière dont ces couches fonctionnent ensemble.
Couche de câble ou fonctionnalité | Fonction principale souterraine | Pourquoi c"est important sur les routes mouillées |

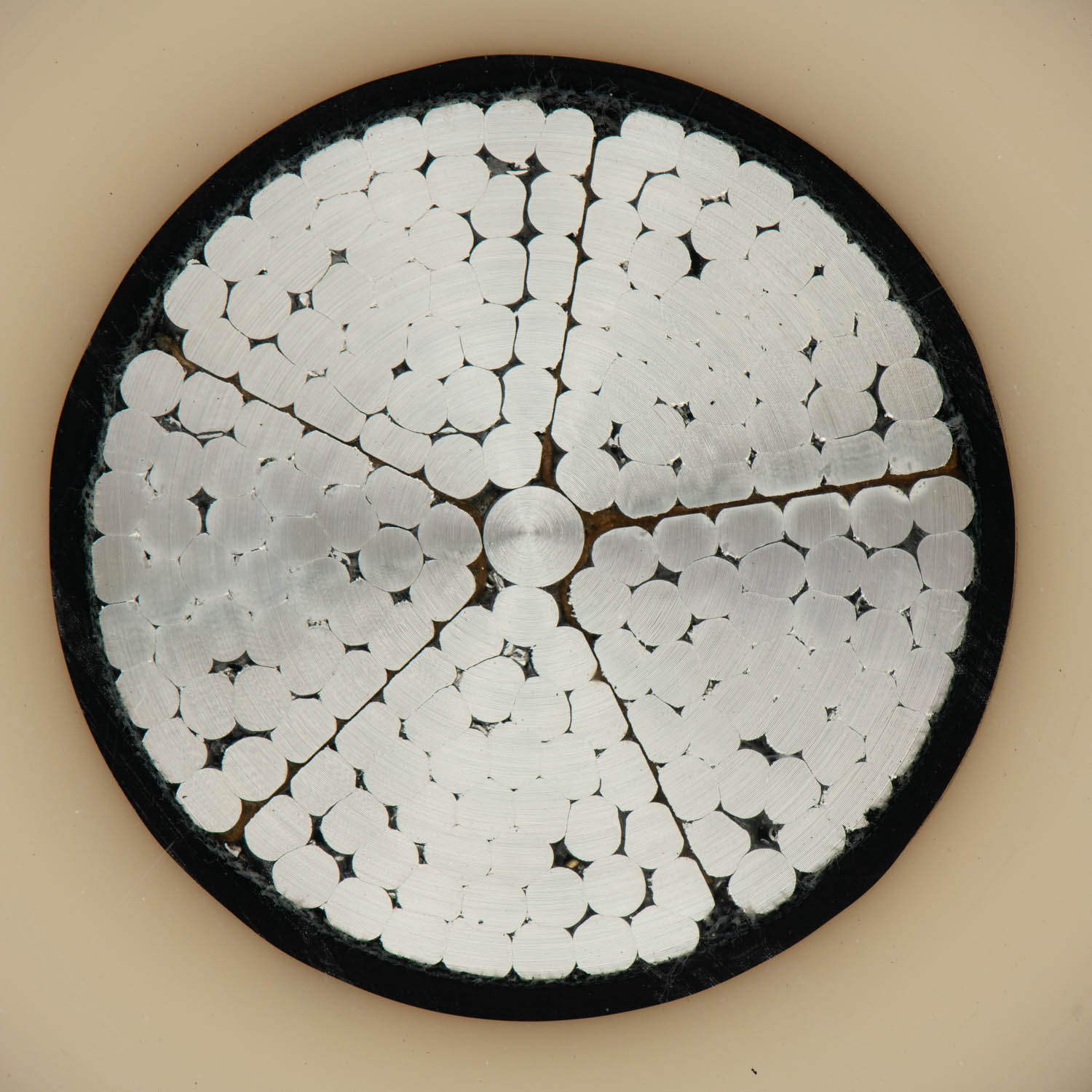

Conductor | Transporte le courant électrique tout au long du parcours | Les options en cuivre et en aluminium aident à équilibrer la conductivité, le poids et le coût du projet |
Isolation XLPE | Fournit une résistance électrique et une stabilité thermique | Aide à soutenir les performances haute tension sous une contrainte de fonctionnement continue |
Écran ou gaine métallique | Contrôle le stress électrique et prend en charge la protection du système | Ajoute de la stabilité autour du système d"isolation sur les itinéraires exigeants |
Gaine intérieure et extérieure | Protège contre l"humidité du sol, les produits chimiques et l"exposition externe | Forme la première barrière environnementale contre les conditions souterraines |
Couche longitudinale bloquant l"eau | Limite le mouvement de l’eau sur toute la longueur du câble | Permet d"éviter qu"une violation locale ne devienne un problème plus large au niveau du système de câble |
Armure en option | Ajoute une protection mécanique | Utile lorsque la pression du sol, les rongeurs, les impacts ou les creusages accidentels peuvent endommager le câble |
La protection radiale contre l"eau aide à empêcher l"humidité de pénétrer vers l"intérieur à travers la paroi du câble. Cela peut impliquer des gaines résistantes à l"humidité, des barrières métalliques, des couches stratifiées ou d"autres choix de construction qui protègent le système d"isolation de l"eau extérieure. La protection longitudinale contre l"eau a un rôle différent : elle permet d"empêcher l"eau de circuler le long du câble une fois qu"elle y est entrée.
Les méthodes courantes de blocage de l"eau comprennent des rubans gonflables, des gels, des poudres, des fils et d"autres matériaux qui se dilatent ou résistent au mouvement de l"humidité. Ces caractéristiques sont particulièrement utiles dans les zones humides, les sections de traversée de rivières, les installations de conduits susceptibles d"être inondées et les zones de nappe phréatique élevée. Une résistance de base à l’humidité peut être suffisante pour certains environnements contrôlés, mais les voies électriques souterraines nécessitent souvent une protection plus renforcée car les défauts sont plus difficiles d’accès et plus coûteux à réparer.

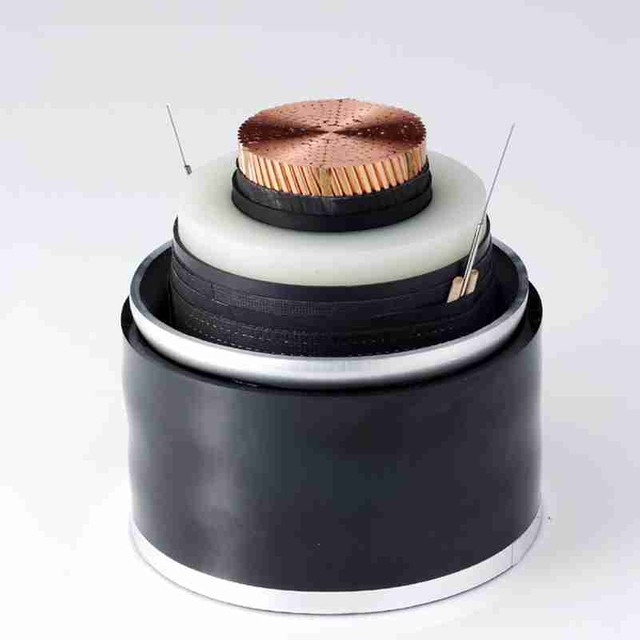

Le câble d'alimentation étanche isolé XLPE 76 kV de 4E est un exemple pertinent de câbles d'alimentation étanches haute tension destinés aux environnements de transmission d'énergie exigeants. Le câble est disponible avec des options de conducteurs en cuivre ou en aluminium, une isolation XLPE, des structures de gaine en aluminium ondulé, des versions de gaine en PVC ou PE et des configurations longitudinales résistantes à l'eau. Ses cas d'utilisation souterraine incluent l'enfouissement direct ou l'installation de conduits dans les zones humides, les traversées de rivières et les régions à nappe phréatique élevée.
Les pannes de câbles souterrains sont rarement de simples événements de maintenance. La localisation des défauts prend du temps et la section affectée peut se trouver sous le sol, la chaussée, le béton, les conduits ou l"infrastructure des installations. L"excavation peut interrompre les opérations du site, créer des risques pour la sécurité et nécessiter une coordination avec les travaux de génie civil, les équipes des services publics ou les gestionnaires des installations. Même une fois le câble exposé, le remplacement ou la réparation des joints peut demander beaucoup de main d"œuvre.
Les câbles d"alimentation étanches aident à réduire ces risques en éliminant l"humidité avant qu"elle ne devienne un déclencheur de panne. La limitation de la pénétration de l"eau protège l"isolation, les écrans métalliques et les systèmes conducteurs des conditions qui accélèrent le vieillissement ou la défaillance. La valeur du cycle de vie est particulièrement évidente sur les itinéraires où l"accès est limité, car prévenir une panne est généralement plus économique que d"en trouver et de la réparer après une interruption du service.
Les câbles électriques endommagés par l"humidité peuvent créer des risques pour la sécurité ainsi que des problèmes de fonctionnement. L"eau à l"intérieur ou autour des composants vulnérables du câble peut contribuer aux courts-circuits, à la surchauffe, aux arcs électriques, aux risques d"électrocution et aux dommages aux équipements connectés. Dans les installations à haute tension ou à forte charge, ces risques peuvent affecter non seulement le câble lui-même mais également les transformateurs, les appareillages de commutation, les systèmes de protection et les opérations en aval.
Les installations dont les itinéraires sont mouillés ou sujets aux inondations ont besoin de systèmes de câbles qui permettent une distribution d"énergie stable dans des conditions réalistes du site. Les installations industrielles, les sous-stations de services publics, les campus commerciaux, les systèmes de métro et de tunnels, les fermes d"énergie renouvelable et les réseaux de distribution souterrains dépendent tous d"une fourniture d"énergie prévisible. Les câbles d"alimentation étanches offrent une couche supplémentaire de fiabilité là où l"exposition à l"humidité est probable et où l"interruption du service serait coûteuse.
La sélection des câbles doit commencer par l"itinéraire et non par le nom du catalogue. Un chemin d"enfouissement direct dans un sol ordinaire peut nécessiter une gaine, une armure et une structure de blocage d"eau différentes de celles d"une installation de conduits qui inondent après des tempêtes. Les zones humides et les sections traversant des rivières nécessitent une plus grande résistance à une exposition prolongée à l"humidité, tandis que les sites industriels peuvent ajouter une exposition chimique, des vibrations ou des contraintes mécaniques aux exigences de conception.
La tension nominale à elle seule ne détermine pas si un câble est adapté à un service souterrain humide. Les acheteurs doivent évaluer la tension nominale, la capacité de transport de courant, les performances d"isolation XLPE, le matériau conducteur, la conception de l"écran ou de la gaine métallique, les besoins en armure et l"adéquation des matériaux de gaine PE, PVC ou sans halogène. L’état du sol, la température de fonctionnement, la profondeur d’installation et les éventuelles inondations doivent également faire partie de l’examen des spécifications.
Une liste de contrôle de sélection compacte peut aider à éviter des erreurs coûteuses :
● L'itinéraire est-il directement enterré, conduit, tunnel ou adjacent au sous-marin ?
● Les inondations sont-elles occasionnelles, saisonnières ou continues ?
● Le câble nécessite-t-il un blocage longitudinal de l'eau ?
● Une protection radiale contre l'eau est-elle requise contre les dommages à la gaine ?
● Faut-il utiliser une armure en cas de pression du sol, de rongeurs ou de risque de creusement ?
● Les joints et terminaisons sont-ils adaptés aux conditions souterraines humides ?
● Le matériau de la gaine répond-il aux exigences en matière de protection contre les sols, les produits chimiques, les UV et l'incendie ?
● Le câble est-il approuvé pour la méthode d'installation prévue ?
Classé en extérieur ne signifie pas toujours classé en souterrain. Le câble d"alimentation aérien ABC de 4E est conçu pour la distribution aérienne groupée avec une isolation XLPE ou PE et des matériaux stabilisés aux UV pour les environnements aériens. Il appartient au service aérien plutôt qu"à l"installation enterrée, même lorsqu"un conduit est présent.
Cette distinction est importante pour les équipes d’approvisionnement et d’ingénierie. Un câble peut résister à la lumière du soleil, au vent et à l’exposition extérieure générale tout en étant dépourvu de la structure de gaine, de la conception bloquant l’eau et de la protection mécanique requise pour un service enterré. Le remplacement d"un câble aérien par une installation souterraine peut réduire le coût initial, mais cela peut créer des risques de fiabilité et de sécurité à long terme. Les câbles d"alimentation étanches doivent être sélectionnés pour l"environnement d"installation qu"ils sont censés servir, et pas seulement pour la tension ou la durabilité en extérieur.
De nombreux problèmes liés aux eaux souterraines commencent aux points de connexion plutôt qu’à travers le corps du câble. Les joints, terminaisons et extrémités de câble sont vulnérables car ils interrompent la structure du câble fabriquée en usine. Si l"étanchéité est mauvaise, de l"eau peut pénétrer pendant le stockage, l"installation, l"inondation ou le fonctionnement à long terme.
Des joints étanches compatibles doivent être sélectionnés en fonction du type de câble et de la classe de tension. Les extrémités des câbles doivent être scellées pendant le stockage et avant l"installation, en particulier sur les sites humides. Les installateurs doivent éviter de laisser les extrémités coupées exposées dans les tranchées ou les conduits, et la qualité de fabrication des terminaisons doit être vérifiée avant la mise sous tension. Un câble solide peut toujours fonctionner mal si les accessoires ne répondent pas à la même norme d’étanchéité.
Les couches imperméables peuvent être compromises lors de l’installation. Une tension de traction excessive peut endommager la gaine ou les couches internes, tandis que des courbures brusques peuvent stresser l"isolation et les écrans. L"abrasion lors du tirage des conduits, le remblai brutal, les coupures accidentelles et l"impact d"outils ou de pierres peuvent créer des points d"entrée pour l"eau.
Les instructions d"installation doivent être suivies attentivement, y compris les limites de rayon de courbure. Pour un câble XLPE étanche 76 kV de ce type, le rayon de courbure minimum typique peut différer entre les structures non blindées et blindées, les installateurs doivent donc confirmer les limites de manipulation requises avant de tirer ou de remblayer. Ces détails ne sont pas des notes de manipulation mineures ; ils aident à préserver la structure du câble qui rend possible l’étanchéité souterraine.
Un système de câbles étanches doit toujours être soutenu par de bonnes pratiques sur site. Les tracés des conduits, les puits de câbles et les tranchées doivent être inspectés après de fortes pluies, en particulier dans les zones soumises à des inondations répétées. Le drainage doit être maintenu lorsque cela est possible, et les équipes du site doivent documenter les sections de route soumises à de l"eau stagnante.
Les chemins de câbles souterrains sont confrontés à des risques d’humidité faciles à ignorer, depuis les eaux souterraines et les conduits inondés jusqu’aux gaines endommagées et aux joints mal scellés. Le choix de câbles d"alimentation étanches dotés d"une isolation, de matériaux de gaine, d"une conception étanche à l"eau et d"une protection mécanique appropriés permet de réduire les défauts cachés, d"améliorer la sécurité et de permettre une distribution d"énergie plus fiable au fil du temps.
East Energy Electrical Engineering Co., Ltd. propose des options de câbles d"alimentation XLPE étanches pour les applications souterraines exigeantes où la résistance à l"humidité et la transmission stable sont importantes. Pour les projets impliquant des sols humides, des conduits ou des routes à nappe phréatique élevée, adapter la construction des câbles aux conditions du site est l"étape pratique qui protège les performances à long terme.
R : Oui, mais seulement si le câble est conçu pour un enfouissement direct ou la méthode souterraine spécifiée. Le câble pour emplacement humide et le câble pour enfouissement direct ne sont pas toujours interchangeables.
R : L"eau peut corroder les pièces métalliques, affaiblir l"isolation, réduire la rigidité diélectrique et augmenter le risque de courts-circuits ou de défauts cachés dans les systèmes électriques enterrés.
R : Les câbles résistants à l"eau tolèrent l"exposition à l"humidité, tandis que les modèles de câbles étanches sont conçus pour des conditions humides plus exigeantes, utilisant souvent des gaines plus solides et des couches bloquant l"eau.
R : Pas toujours. Certains câbles à enfouissement direct sont conçus pour être exposés au sol et à l"humidité, tandis que d"autres types de câbles nécessitent un conduit ou une protection mécanique supplémentaire.
R : Vérifiez la tension nominale, la méthode d"installation, l"humidité du sol, le risque d"inondation, le matériau de la gaine, les besoins en armure et si un blocage radial ou longitudinal de l"eau est nécessaire.
R : Non. La résistance aux intempéries extérieures ne signifie pas automatiquement l’aptitude à l’enterrement. Les itinéraires souterrains nécessitent une construction de câbles conçue pour le contact avec le sol, l"humidité et les contraintes mécaniques.
