Un câble d"alimentation standard peut constituer le choix le plus efficace lorsque les exigences en matière de charge, d"itinéraire, d"environnement et d"homologation sont prévisibles. Les problèmes commencent lorsqu"une option disponible dans le commerce ne convient que « presque » : une chute de tension trop importante, une protection mécanique limitée, un matériau de gaine inadapté ou une documentation de conformité manquante peuvent tous se transformer en retards d"installation ou en risques de fiabilité.
Pour les ingénieurs électriciens, le choix des câbles d'alimentation personnalisés est moins une question de préférence que d'éviter des compromis forcés. La clé est de savoir quand la tension, la taille des conducteurs, les conditions d'acheminement, l'exposition environnementale ou le coût du cycle de vie font d'une conception de câble sur mesure l'option la plus sûre et la plus pratique.
La première vérification doit toujours porter sur le service électrique. Les ingénieurs doivent comparer la tension réelle du système, le courant de charge continu, le niveau de court-circuit, la température de fonctionnement et la limite de chute de tension avec les options de câbles standard disponibles pour le projet. Un câble qui semble acceptable uniquement par sa tension nominale peut néanmoins ne pas convenir si sa taille de conducteur, son système d"isolation, sa classification thermique ou sa capacité de tenue aux défauts ne correspondent pas à l"installation.
La distribution moyenne tension, les sous-stations, les opérations minières, les installations pétrolières et gazières, les centrales d'énergie renouvelable, les hôpitaux, les aéroports et les sites industriels lourds créent souvent des demandes qui vont au-delà du câblage basse tension habituel des bâtiments. Ces projets peuvent impliquer des câbles plus longs, une densité de charge plus élevée, des exigences plus strictes en matière de niveau de panne ou des attentes plus strictes en matière de fiabilité. Dans ces cas-là, les câbles d'alimentation personnalisés permettent d'aligner la construction du câble sur le profil électrique réel au lieu de forcer la conception autour d'une option limitée du catalogue.
Par exemple, la gamme de câbles d"alimentation MV XLPE de 4E couvre les applications de 1 kV à 36 kV, avec des options de 6 kV et 6/10 (12) kV, et comprend des couches de construction telles qu"un écran conducteur, une isolation XLPE/EPR, un écran isolant, un blindage métallique et une gaine extérieure. Ce type de structure en couches montre pourquoi la classe de tension, la conception de l"isolation et les couches de protection deviennent des variables techniques dans les projets moyenne tension plutôt que de simples étiquettes de produits.
Une fois la classe de tension clairement définie, la sélection des conducteurs devient la prochaine décision majeure. Le cuivre et l"aluminium diffèrent par leur conductivité, leur poids, la manipulation de l"installation, les exigences de terminaison et la structure des coûts. La section transversale affecte l"intensité admissible, la chute de tension, la marge thermique, la force de traction et le poids du câble. Elle doit donc être sélectionnée à partir du profil de charge et de la longueur du trajet, et pas seulement à partir de ce qui est déjà en stock.

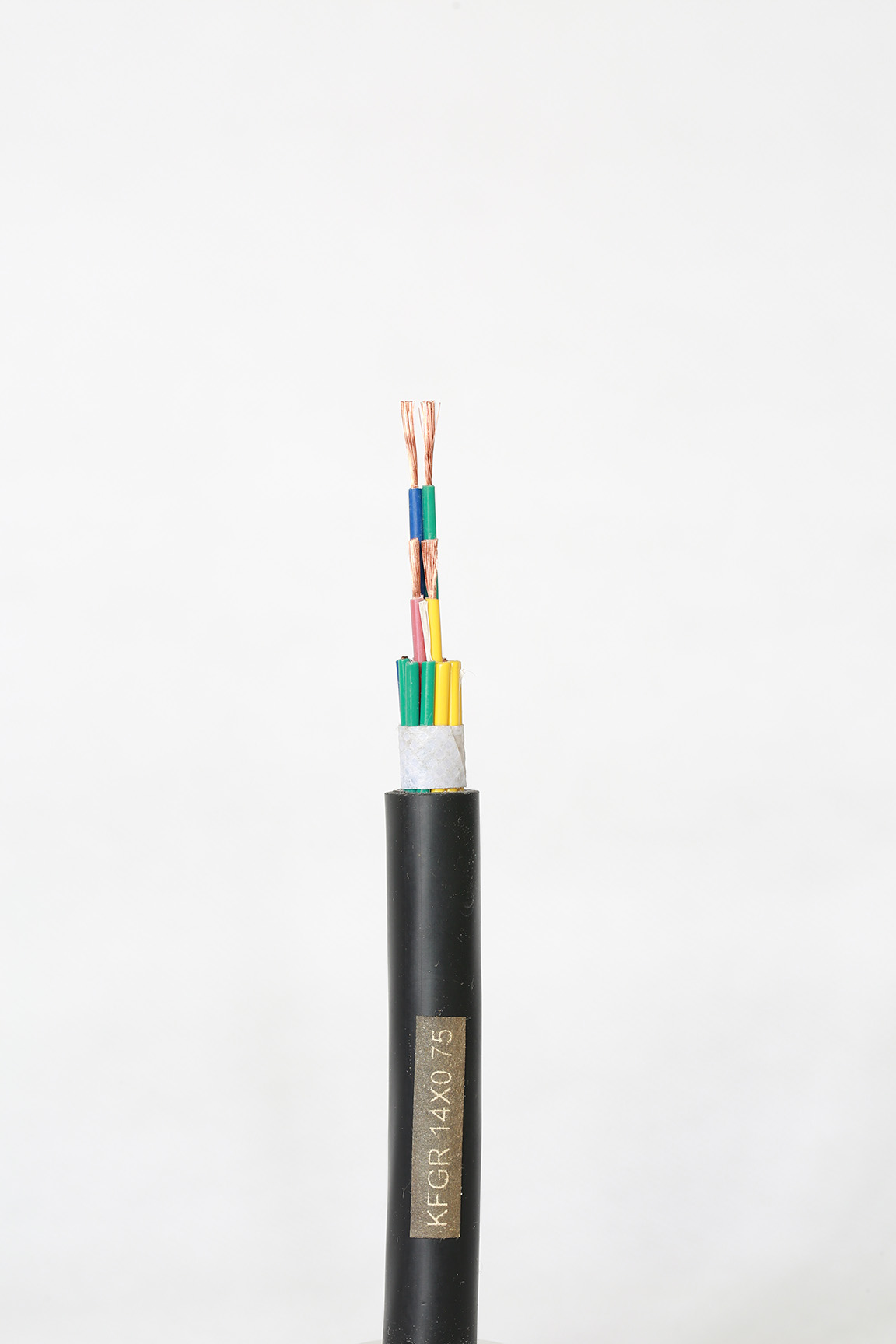

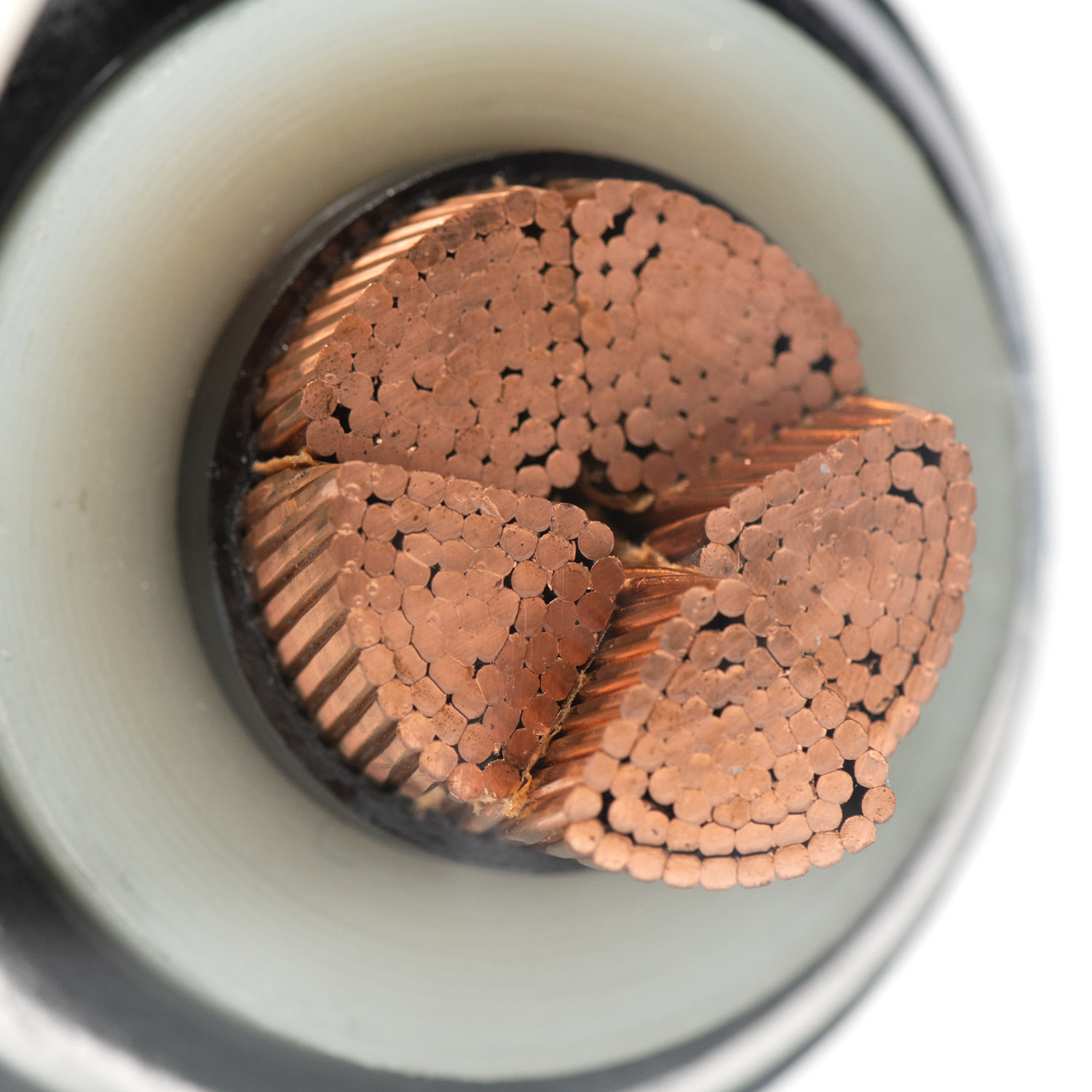

La disposition de base est également importante. Les câbles unipolaires peuvent convenir à certaines configurations à courant élevé ou spécifiques à une installation, tandis que les câbles à trois conducteurs peuvent simplifier d"autres itinéraires de distribution. La croissance future de la charge, la chute de tension admissible, la capacité du plateau, le rayon de courbure et l"espace de terminaison peuvent tous pousser l"ingénieur vers une configuration non standard.
Les options de câbles MT de 4E incluent des choix de conducteurs Cu/Al et une plage de sections transversales de 25 à 630 mm², ce qui en fait un exemple utile de cas où le matériau et la taille des conducteurs font partie de la conversation sur les spécifications. Utilisés correctement, les câbles d"alimentation personnalisés peuvent aider à équilibrer la capacité actuelle, la praticité de l"installation et la marge d"exploitation future sans simplement tout surdimensionner.
Facteur d"ingénierie | Un câble standard suffit généralement lorsque… | Le câble personnalisé doit être évalué lorsque… |
Tension nominale | Le système correspond à une classe de tension d"origine commune | Le service MT, la conception de l"isolation ou le niveau de défaut doivent être examinés de plus près. |
Courant de charge | L"intensité admissible et le déclassement sont confortablement couverts | La marge de charge actuelle, thermique ou future est serrée |
Chute de tension | La durée de la course est courte ou routinière | Les longs trajets nécessitent un dimensionnement optimisé des conducteurs |
Taille du conducteur | Les sections transversales standard s"adaptent à la conception | Le poids, les pertes ou l"espace de terminaison doivent être équilibrés |
Service de court-circuit | Le niveau de défaut est dans les limites standard | Une résistance plus élevée ou des tests documentés sont requis |
Marge d"installation | Le tracé et le pliage sont simples | La longueur de traction, la taille du tambour ou le rayon de courbure affectent la faisabilité |
Un tracé de câble peut modifier la construction correcte, même lorsque la tâche électrique semble simple. L"enfouissement direct, les conduits souterrains, les plateaux, les tunnels, les sous-stations, les ateliers et les installations industrielles exposent les câbles à différentes combinaisons de force d"écrasement, de tension de traction, d"abrasion, d"humidité, de produits chimiques et d"impact accidentel. Ignorer ces conditions peut entraîner des dommages à la gaine, des contraintes d"isolation, une infiltration d"eau ou une défaillance prématurée.
Les choix d"armures et de gaines doivent suivre le risque de l"itinéraire. Une section directement enterrée peut justifier un blindage en fil d"acier ou en ruban, tandis qu"un tracé de plateaux protégés peut ne pas nécessiter le même niveau de renforcement mécanique. Les options de blindage métallique, de PVC, de LSZH, de PEHD et de gaine résistante à l"humidité servent toutes à des fins différentes, de sorte que la meilleure conception est celle qui élimine le risque réel de route sans ajouter de poids ou de rigidité inutiles.
Une configuration de câble MT 4E peut inclure des conceptions blindées ou non blindées, avec des matériaux de gaine tels que le PVC, le LSZH et le PEHD, ainsi que des caractéristiques de performances liées à l"humidité, aux produits chimiques, aux UV, à l"abrasion et au comportement au feu. Ces détails montrent pourquoi les câbles d"alimentation personnalisés doivent être spécifiés à partir du parcours d"installation vers l"arrière, et pas seulement à partir du schéma électrique unifilaire.
Les projets de distribution aérienne et de renforcement des réseaux nécessitent un autre type de jugement. La charge des poteaux, l"espacement des conducteurs, l"affaissement, la distance de sécurité, l"exposition au vent, le contact avec les arbres, l"accès pour la maintenance et la sécurité des espaces publics peuvent avoir autant d"importance que le courant admissible des conducteurs. Un conducteur standard peut supporter la charge électriquement, tout en créant des défis en termes d"espacement, de vitesse d"installation ou de fiabilité extérieure à long terme.
Les faisceaux aériens de conducteurs sont un bon exemple de cette logique différente. Au lieu de traiter chaque conducteur comme une ligne nue distincte, les conceptions aériennes groupées peuvent combiner des conducteurs de phase isolés avec des éléments neutres ou messagers dans un agencement compact. Pour l"électrification rurale, la modernisation urbaine, les parcs industriels, les zones ferroviaires et les réseaux de distribution aéroportuaires, la géométrie et le concept d"isolation du câble peuvent faire partie de la stratégie de fiabilité.
L"exposition à l"environnement sépare souvent un câble approprié d"un câble à risque. Le rayonnement UV, l"humidité, le brouillard salin, les températures élevées ou basses, le contact chimique, les vibrations et la longue durée de vie en extérieur peuvent tous modifier le matériau d"isolation ou de gaine approprié. Un câble qui fonctionne bien dans un local technique intérieur sec peut ne pas être approprié pour une route côtière, un site solaire ouvert, un tunnel, une installation dans le désert ou une zone industrielle à forte humidité.
La sélection des matériaux doit donc suivre le profil d"exposition. Le XLPE peut prendre en charge de solides performances électriques et thermiques, le HDPE peut être utile lorsque la ténacité et la résistance à l"humidité sont importantes, et le LSZH ou des matériaux ignifuges peuvent être nécessaires lorsque le comportement de la fumée et du feu est important. Les composés résistants aux intempéries, les gaines stabilisées aux UV et la construction étanche peuvent être plus importants que la simple correspondance de tension et de courant sur papier.
Les exigences de sécurité et de conformité peuvent également justifier une conception personnalisée. Un projet peut nécessiter des normes IEC, HD, ASTM, AS/NZS, NBR, GOST ou des normes de services publics régionales, ainsi que des rapports de test, des enregistrements de traçabilité, une documentation d"usine et des dessins d"approbation. Dans les infrastructures critiques, le document manquant peut être aussi perturbateur qu"un mauvais matériel, car l"acceptation, la mise sous tension ou l"inspection peuvent dépendre d"une conformité vérifiée.
Un câble de catalogue standard peut répondre à une norme générale tout en ne répondant pas aux exigences spécifiques d"un projet. Le problème peut être lié au matériau de la gaine, aux performances en matière de fumée, à la classe de conducteur, à l"épaisseur de l"isolation, à l"approbation régionale, au comportement au feu ou à l"absence de preuves de test requises. Les ingénieurs doivent confirmer non seulement si un câble est « conforme à la norme », mais également s"il est conforme à l"édition standard exacte, au code d"installation et aux spécifications du projet.
Pour les projets MT, les références communes peuvent inclure CEI 60502, CEI 60228, CEI 60332 et CEI 61034, selon la région et l"application. Dans les systèmes aériens, des références telles que HD 626 et ASTM B231 peuvent également apparaître dans les exigences du projet. Les câbles d"alimentation personnalisés constituent souvent la solution pratique lorsque la conception technique et la documentation doivent être alignées dès le départ.
Le prix du câble au mètre ne représente qu’une partie de la décision en matière de coûts. Un câble standard peut sembler moins cher à l"achat, mais une longueur excessive, des adaptateurs, une construction surdimensionnée, un tirage difficile, une maintenance répétée, un risque de surchauffe, des temps d"arrêt et un remplacement prématuré peuvent augmenter le coût total d"installation. Plus le système est critique, plus ce calcul plus large devient important.
Un câble mieux ajusté peut réduire les points faibles en faisant correspondre plus étroitement la taille du conducteur, le type de gaine, l"armure, la longueur du trajet et la méthode d"installation. Cela peut également simplifier le tirage, réduire les joints inutiles, améliorer l’organisation des plateaux et réduire les risques de dommages environnementaux. Dans les systèmes de distribution d"énergie où les temps d"arrêt ont des conséquences opérationnelles, les câbles d"alimentation personnalisés peuvent être justifiés par une fiabilité améliorée et une maintenance réduite.
Les câbles standards ont encore une place évidente dans les projets électriques. Les systèmes intérieurs de routine, les tensions et courants nominaux courants, les environnements doux, les itinéraires courts, les remplacements de maintenance urgents, les travaux de prototypes et les projets nécessitant des exigences de documentation ordinaires bénéficient souvent de la disponibilité des stocks. Dans ces cas-là, un câble standard peut réduire le temps d’approvisionnement et éviter des révisions de conception inutiles.
La conception personnalisée ajoute des délais de livraison, une coordination technique, une planification de la fabrication, un examen d"approbation et parfois des considérations relatives à la commande minimale. Si un câble standard répond sans compromis aux exigences électriques, aux conditions d’acheminement, à l’exposition environnementale et à la conformité, son choix relève d’une ingénierie judicieuse. Les câbles d"alimentation personnalisés doivent être sélectionnés lorsqu"ils résolvent un problème technique ou économique défini, et non parce qu"ils semblent plus avancés.
Une enquête utile sur les câbles personnalisés commence par des données électriques complètes. Les ingénieurs doivent définir la tension nominale, le type de système, le courant de charge, le niveau de court-circuit, le matériau du conducteur, la section transversale, le nombre de noyaux, le type d"isolation, l"écran ou le blindage métallique, le type d"armure, le matériau de la gaine et les normes requises. Sans ces détails, les citations deviennent souvent vagues et difficiles à comparer.
Les données électriques doivent également refléter les attentes opérationnelles futures. La croissance de charge prévue, les conditions de déclassement, la température ambiante, le regroupement avec d"autres câbles et la chute de tension admissible peuvent tous modifier la taille finale du conducteur ou le choix de l"isolation. Lorsque ces entrées manquent, le fournisseur peut proposer un câble qui correspond à la demande visible mais pas au devoir réel.
Une saisie claire réduit également la refonte ultérieure. Un dessin ou une fiche technique qui fixe uniquement la tension et la longueur laisse trop de place aux hypothèses. Pour les câbles d"alimentation personnalisés, une clarté précoce permet au fabricant et à l"équipe d"ingénierie de discuter des compromis avant la production plutôt qu"après que le câble arrive sur le site.
Les données d"installation sont tout aussi importantes que les données électriques. Le type d"itinéraire, la méthode d"installation, la longueur de traction, le rayon de courbure, la longueur du tambour, la profondeur d"enfouissement, les limites des conduits ou des plateaux, la portée aérienne, la disposition des poteaux, la plage de température, l"exposition aux UV, l"humidité, les produits chimiques, le brouillard salin, les vibrations et la durée de vie prévue doivent être inclus dans la demande. Ces détails aident à déterminer si la conception nécessite une armure, un matériau de gaine spécial, une construction groupée ou une isolation adaptée à l"extérieur.
Pour les projets aériens, la configuration du faisceau, les exigences en matière de messager neutre, l"espacement des conducteurs, l"affaissement et l"exposition aux conditions météorologiques locales doivent être examinés dès le début. Pour les voies souterraines ou industrielles, la protection mécanique, la ténacité de la gaine, la résistance à l"eau et la compatibilité des terminaisons sont plus susceptibles de contrôler les spécifications. Les options de personnalisation ABC de 4E incluent la section transversale, la configuration du faisceau, le matériau d"isolation, la tension nominale, la couleur de la gaine extérieure et les exigences environnementales particulières, qui montrent le type d"informations qui peuvent façonner une demande de câble personnalisé.
Plus les données d"installation sont précises, plus il est facile d"éviter une construction excessive inutile. Un fournisseur ne peut optimiser la conception que lorsque l"application est clairement décrite. Des informations bien préparées aident les câbles d"alimentation personnalisés à devenir une solution d"ingénierie contrôlée plutôt qu"une large demande de « quelque chose de plus fort ».
Les câbles standard ont du sens lorsque les exigences électriques, les conditions d"acheminement, l"environnement, le calendrier et les approbations sont déjà bien définis par des spécifications communes. Les câbles d"alimentation personnalisés deviennent plus précieux lorsque les ingénieurs doivent contrôler les performances de tension, le dimensionnement des conducteurs, la protection mécanique, la durabilité environnementale, la documentation ou les coûts d"exploitation à long terme sans imposer de compromis dans la conception.
East Energy Electrical Engineering Co., Ltd. prend en charge ce type d"évaluation de projet grâce à des solutions de câbles d"alimentation et d"accessoires de câbles pour différents niveaux de tension et conditions d"application. Pour les ingénieurs, la valeur pratique réside dans des spécifications plus claires, une planification d"installation plus facile et une construction de câbles qui correspond mieux aux exigences réelles du système.
R : Choisissez des câbles d"alimentation personnalisés lorsque les options standard ne peuvent pas répondre aux exigences de tension, de capacité de courant, de conditions d"itinéraire, d"exposition environnementale, de documentation de sécurité ou de fiabilité à long terme.
R : Oui. Les câbles standard fonctionnent bien lorsque les caractéristiques nominales, la longueur du trajet, l"environnement d"installation et les besoins de conformité sont courants, prévisibles et entièrement couverts par les spécifications des stocks disponibles.
R : Les ingénieurs doivent définir la tension nominale, le courant de charge, le niveau de court-circuit, la taille du conducteur, l"isolation, le matériau de la gaine, l"armure, le type de trajet, l"exposition environnementale et les normes applicables.
R : Ils entraînent souvent des coûts initiaux plus élevés, mais peuvent réduire les coûts cachés liés aux temps d"arrêt, à une installation difficile, à une longueur de câble excessive, à une panne prématurée ou à une protection inadaptée.
R : L"enfouissement direct, la distribution aérienne, les zones côtières, les tunnels, les sous-stations, les sites renouvelables et les installations industrielles peuvent nécessiter un revêtement plus solide, une résistance aux UV, une protection contre l"humidité ou un renforcement mécanique.
