La plupart des pannes dans les systèmes moyenne tension ne sont pas causées par le câble lui-même, mais par les accessoires qui y sont connectés. Cela soulève une question importante : les accessoires de câbles reçoivent-ils le même niveau d’attention que les câbles qu’ils supportent ?
Dans de nombreux projets, les accessoires de câbles sont traités comme des composants secondaires. Cependant, une sélection incorrecte peut entraîner une rupture d'isolation, une surchauffe et des pannes inattendues du système, en particulier dans les applications 35 kV où les exigences de performances sont nettement plus élevées.
Dans cet article, nous examinerons comment sélectionner des accessoires de câbles moyenne tension pour les systèmes de 6 kV à 35 kV, en mettant l'accent sur les conditions de haute tension. La discussion couvre les types de produits, les critères de sélection et les exigences techniques spécifiques associées aux systèmes 35 kV.
● Les accessoires de câbles moyenne tension sont essentiels pour une transmission d'énergie sûre et stable
● Les principales catégories incluent les terminaisons, les joints et les connecteurs séparables.
● La sélection doit prendre en compte le niveau de tension, le type de câble et l'environnement d'installation.
● Les systèmes 35 kV nécessitent une isolation et un contrôle des contraintes améliorés.
● Une sélection incorrecte peut entraîner de graves pannes du système.
● Les technologies de thermorétraction et de rétraction à froid diffèrent en termes d'installation et de performances.
● La capacité du fournisseur affecte directement la fiabilité à long terme

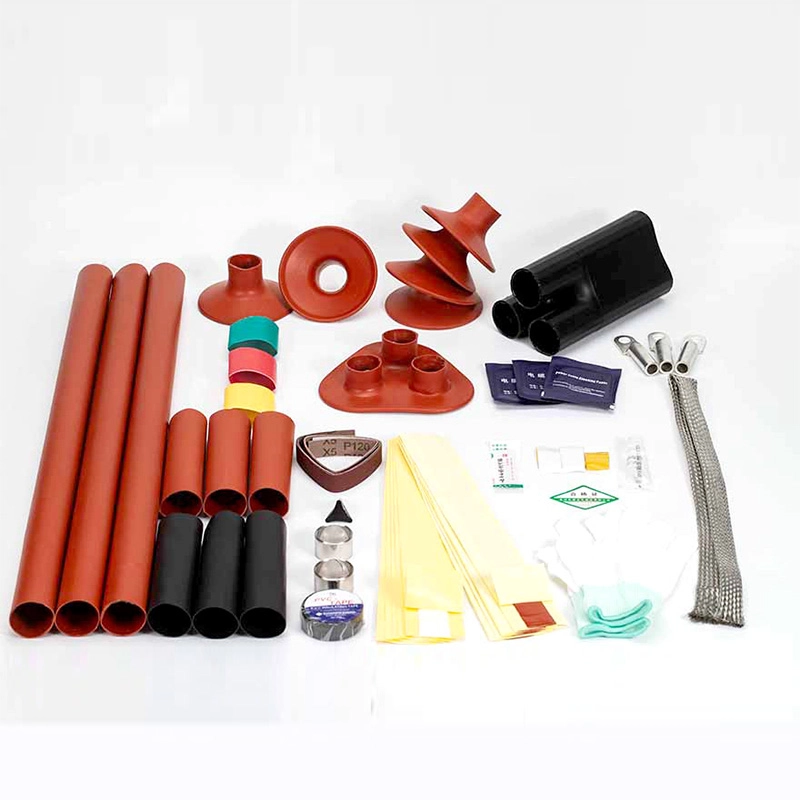

Les terminaisons de câbles sont utilisées pour connecter des câbles moyenne tension à des équipements électriques tels que des transformateurs et des appareillages de commutation. Leur fonction principale est de gérer le champ électrique à l’extrémité du câble tout en assurant une isolation fiable et une protection de l’environnement. Dans les applications intérieures, les terminaisons sont conçues pour des environnements contrôlés, tandis que les terminaisons extérieures sont conçues pour résister à l'humidité, aux rayons ultraviolets et à la pollution. La conception structurelle des terminaisons influence directement la stabilité du système à long terme, en particulier dans des conditions de charge fluctuantes.
Des joints de câble sont installés pour connecter deux sections de câble moyenne tension tout en maintenant la continuité électrique et l'intégrité de l'isolation. Les joints droits sont couramment utilisés pour connecter des câbles identiques, tandis que les joints de transition sont nécessaires pour connecter des câbles de constructions différentes. La conception interne d'un joint doit garantir une répartition uniforme du champ électrique et un blindage approprié. Toute incohérence dans l'installation ou la qualité des matériaux peut entraîner une décharge partielle ou un échauffement localisé, pouvant entraîner une défaillance prématurée.
Les connecteurs séparables sont largement utilisés dans les réseaux moyenne tension où des connexions flexibles sont requises. Ces connecteurs permettent de connecter et de déconnecter des équipements tels que des transformateurs et des appareillages de commutation sans perturber l'ensemble du système. Les conceptions courantes incluent les connecteurs coudés et les connecteurs en T, tous deux utilisés dans les systèmes électriques compacts et modulaires. Leurs performances dépendent d'une conception précise de l'isolation et d'un ajustement mécanique, garantissant un fonctionnement sûr dans des conditions de charge.
Le niveau de tension est l'un des paramètres les plus critiques lors de la sélection des accessoires de câble. À mesure que la tension augmente, les exigences en matière d’épaisseur d’isolation, de contrôle du champ électrique et de performances des matériaux deviennent plus exigeantes. Les accessoires conçus pour les systèmes à basse tension ne peuvent pas être appliqués à des systèmes à haute tension sans risquer une panne. Dans les applications 35 kV, même de petits écarts de conception peuvent entraîner des risques opérationnels importants en raison d'une contrainte électrique plus élevée.
Niveau de tension | Application typique | Complexité de conception |
6 kV à 11 kV | Systèmes industriels | Modéré |
15kV-24kV | Répartition urbaine | Haut |
33kV-35kV | Sous-stations / énergies renouvelables | Très élevé |
Les conditions environnementales jouent un rôle décisif dans les performances des accessoires de câbles. Une humidité élevée peut accélérer la dégradation de l’isolation, tandis que des températures élevées peuvent provoquer un vieillissement thermique des matériaux. Les installations souterraines nécessitent une protection mécanique supplémentaire pour résister à la pression du sol et à l’exposition à l’humidité. En extérieur, la résistance aux rayonnements ultraviolets et à la pollution devient essentielle. La sélection des matériaux et la conception doivent correspondre à ces conditions pour garantir un fonctionnement stable à long terme.
La compatibilité entre le câble et ses accessoires est essentielle pour la fiabilité du système. Les accessoires doivent correspondre au type de câble, qu'il soit XLPE ou PILC, ainsi qu'à la taille du conducteur et à la structure de l'isolation. De plus, la conformité aux normes telles que les spécifications CEI 60502 et IEEE garantit que les accessoires répondent aux normes de sécurité et de performances reconnues. Le fait de ne pas garantir la compatibilité peut entraîner des défauts d’isolation, une mauvaise répartition des contraintes et une éventuelle panne du système.
Dans les systèmes 35 kV, les performances d’isolation deviennent nettement plus critiques en raison de l’augmentation des contraintes électriques. La couche d'isolation doit être plus épaisse et composée de matériaux à haute rigidité diélectrique pour éviter les pannes en fonctionnement continu. Toute imperfection dans la structure de l'isolation peut créer des points faibles où les contraintes électriques se concentrent, conduisant à une détérioration progressive et éventuellement à une défaillance. La qualité des matériaux isolants et la précision de la fabrication influencent directement la fiabilité à long terme.
Technologie de contrôle des contraintes du champ électrique La distribution du champ électrique est une préoccupation majeure dans les accessoires de câbles 35 kV. Sans un contrôle approprié des contraintes, une concentration de champ électrique peut se produire à des endroits spécifiques, notamment au niveau des terminaisons et des joints. Cela peut entraîner des décharges partielles qui endommagent progressivement les matériaux isolants. Pour résoudre ce problème, des tubes de contrôle des contraintes, des cônes ou des conceptions géométriques avancées sont incorporés pour assurer une transition en douceur du champ électrique. Une installation précise est également nécessaire pour maintenir la répartition des contraintes prévue.
Les performances thermiques deviennent de plus en plus importantes à des niveaux de tension plus élevés, car des charges plus élevées génèrent davantage de chaleur au sein du système. Les accessoires de câbles doivent être capables de résister à des contraintes thermiques continues sans se dégrader. Une mauvaise conception thermique peut entraîner une surchauffe, ce qui accélère le vieillissement des matériaux et réduit la durée de vie. Une dissipation thermique efficace et des performances matérielles stables sont nécessaires pour maintenir un fonctionnement constant dans des conditions de charge variables.
Paramètre | Systèmes ≤11kV | Systèmes 35kV |
Épaisseur d'isolation | Standard | Nettement plus élevé |
Contrôle du stress | Basique | Avancé |
Précision d'installation | Modéré | Critique |
Conséquence de l'échec | Impact limité | Risque système grave |
Dans les environnements industriels, les accessoires de câbles moyenne tension sont utilisés pour soutenir l'alimentation électrique continue des machines et des systèmes de production. Ces applications impliquent souvent des conditions de charge élevées et nécessitent des performances stables sur de longues périodes de fonctionnement. La fiabilité des accessoires affecte directement la continuité de la production et la sécurité des équipements.
Les systèmes électriques urbains s’appuient sur des réseaux moyenne tension pour distribuer efficacement l’électricité dans les zones densément peuplées. Les accessoires pour câbles sont largement utilisés dans les installations souterraines où l'espace est limité et les conditions environnementales complexes. Leur conception doit garantir à la fois des performances électriques et une durabilité mécanique pour maintenir une alimentation électrique ininterrompue.
Les projets d'énergie renouvelable tels que les parcs solaires et les installations éoliennes s'appuient de plus en plus sur des systèmes moyenne tension, en particulier dans la gamme 33 kV à 35 kV. Ces systèmes nécessitent des accessoires de câble capables de gérer la transmission longue distance et des conditions environnementales variables. Des performances stables sont essentielles pour garantir une collecte et une transmission efficaces de l’énergie.
Les accessoires pour câbles moyenne tension jouent un rôle fondamental pour garantir la sécurité, la stabilité et l'efficacité des systèmes de distribution d'énergie. Des terminaisons et joints standard aux solutions avancées de 35 kV, chaque composant doit être soigneusement sélectionné pour correspondre aux niveaux de tension, aux conditions environnementales et aux exigences du système. La complexité des applications 35 kV met en évidence l'importance d'une isolation de haute qualité, d'un contrôle précis des contraintes et de performances thermiques fiables.
4e-energy propose une gamme complète d'accessoires pour câbles moyenne tension conçus pour les systèmes de 6 kV à 35 kV. Les produits sont conçus pour répondre aux normes internationales, avec des performances constantes, une qualité de matériaux fiable et un support technique solide pour garantir un fonctionnement stable dans une large gamme d'applications.
Les accessoires pour câbles moyenne tension sont généralement utilisés dans des systèmes allant de 1 kV à 35 kV, la plage de 6 kV à 35 kV étant la plage la plus courante dans les applications industrielles et utilitaires.

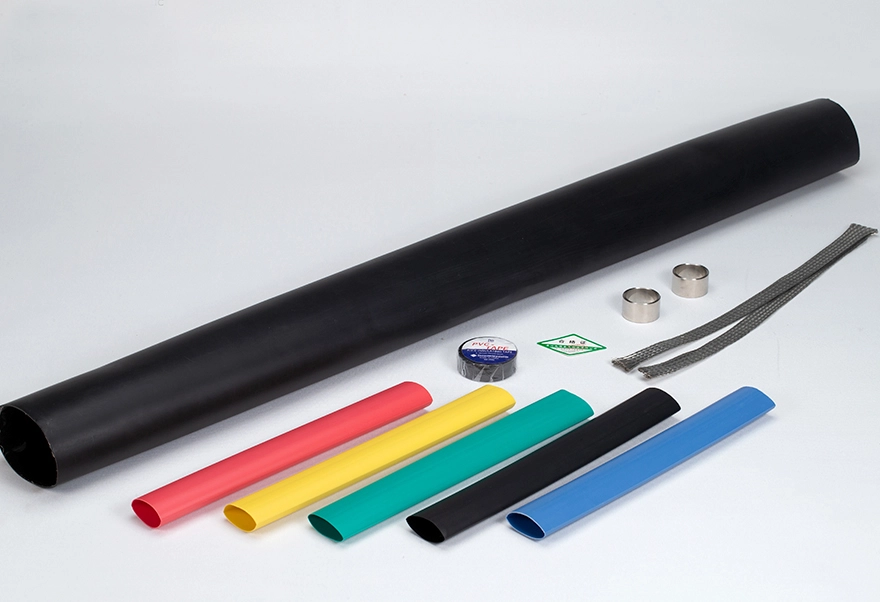

Les accessoires thermorétractables nécessitent un chauffage externe pour rétrécir le matériau lors de l'installation, tandis que les accessoires thermorétractables utilisent des matériaux élastiques pré-expansés qui se contractent automatiquement une fois installés.
Des niveaux de tension plus élevés entraînent une augmentation des contraintes électriques, nécessitant une isolation plus épaisse, un contrôle avancé des contraintes et des performances thermiques améliorées pour garantir un fonctionnement sûr.
Les accessoires de câble doivent correspondre au type de câble spécifique, y compris le matériau isolant et la conception structurelle. L'utilisation d'accessoires incompatibles peut entraîner une défaillance de l'isolation et une instabilité du système.
Les normes communes incluent la CEI 60502, les spécifications IEEE et les normes nationales pertinentes, qui définissent toutes les exigences de performance et de sécurité pour les systèmes moyenne tension.
