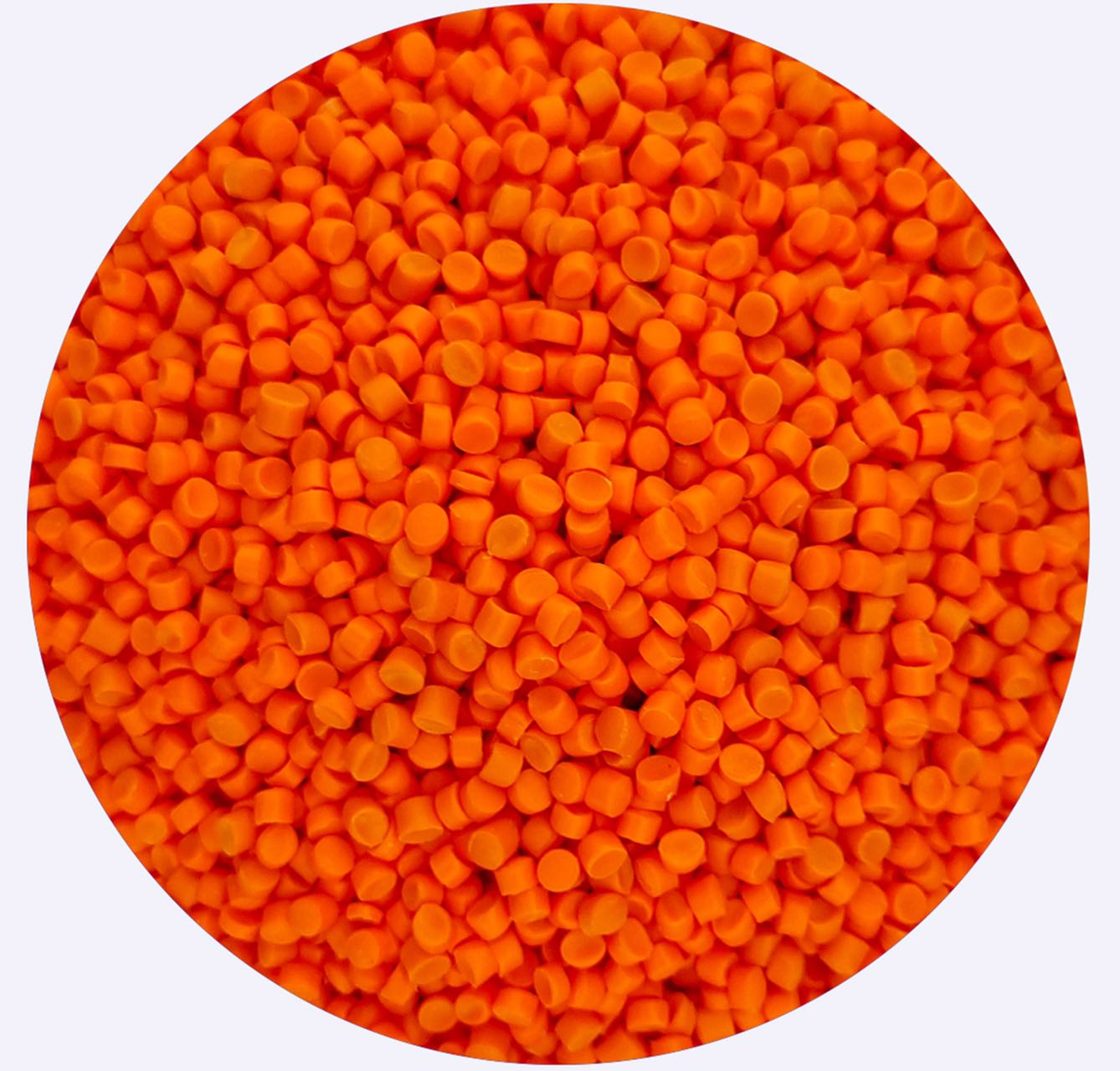

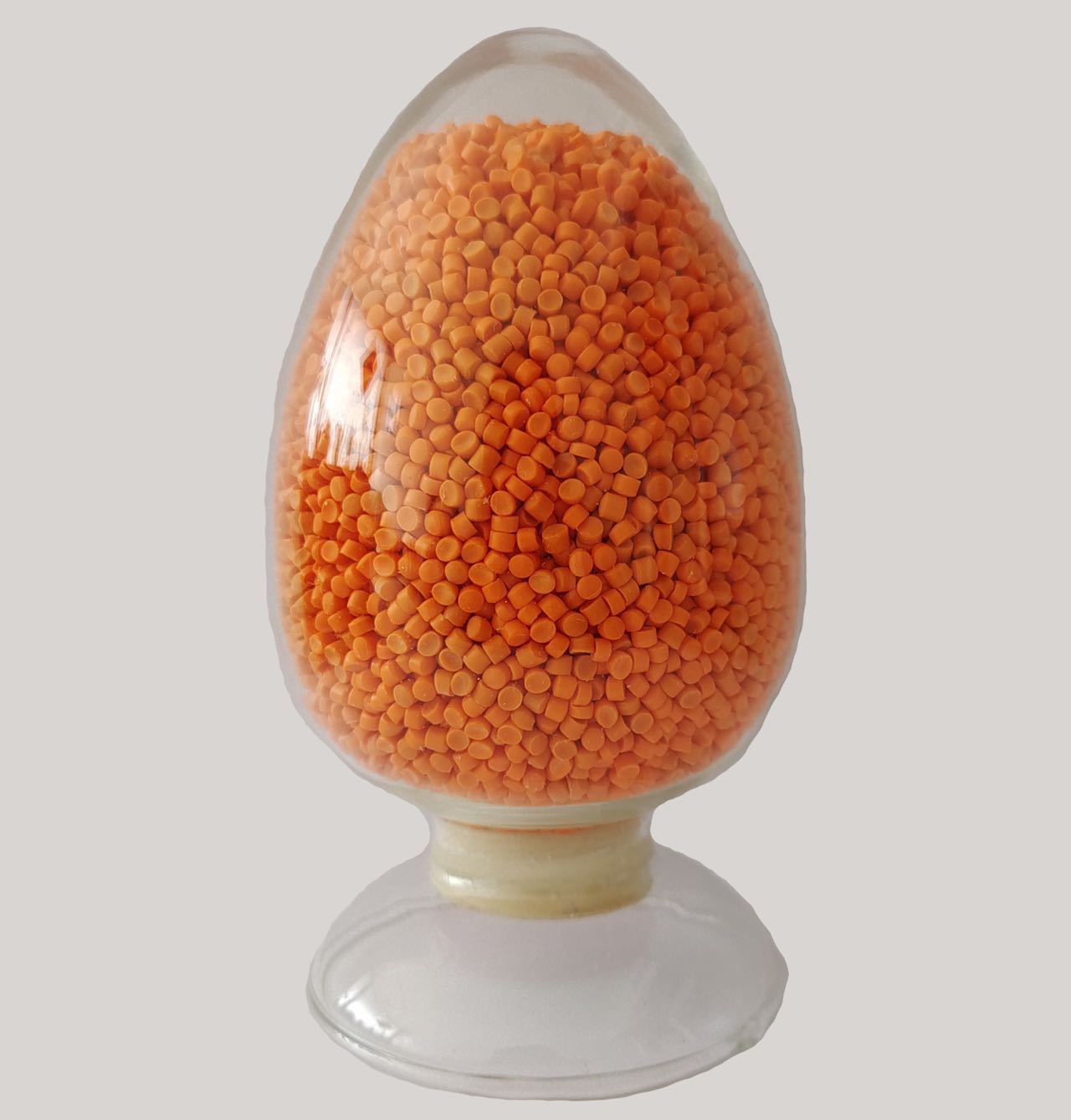

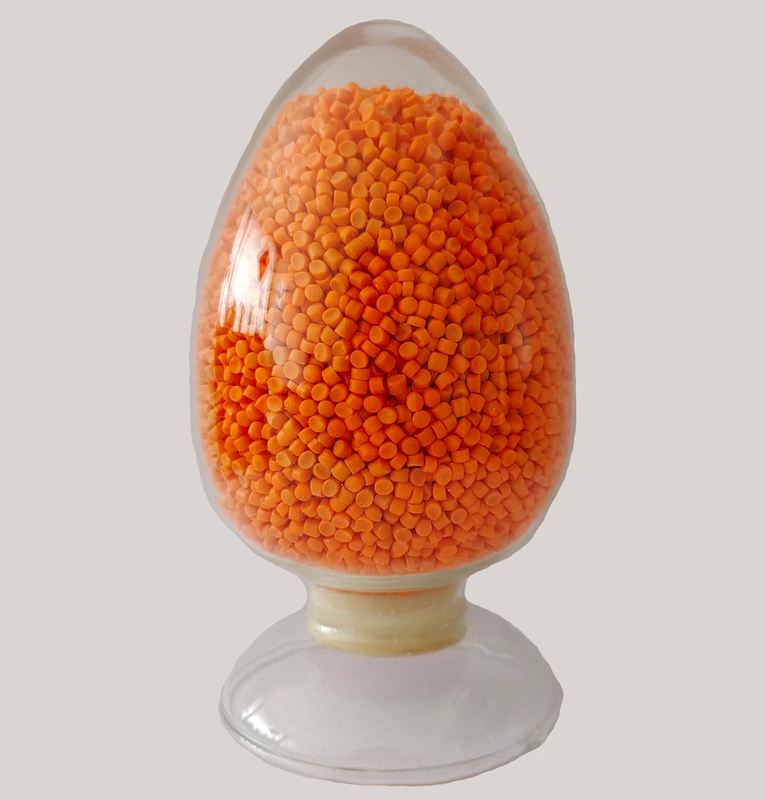

Conçu pour les systèmes d’énergie renouvelable, le composé isolant LSZH (Low Smoke Zero Halogen) réticulable par irradiation est une solution haute performance pour les câbles photovoltaïques.
Ce matériau non toxique et ignifuge associe :
Résistance thermique 125°C
Certification VD-1
Propriétés de combustion écologiques
Ce qui le rend idéal pour :
Installations solaires durables
Systèmes de câbles pour environnements difficiles
| Description | standard |
|---|---|
| En 50618 | Normes des câbles photovoltaïques |
| TÜV 1169 | Sécurité incendie et durabilité |
| CEI 60332-1 / VD-1 | Ignifuge |
| Sans halogène | Pas de gaz halogènes toxiques |
| RoHS | Restriction des substances dangereuses – conforme |
Formulé avec un mélange de précision de:
| Fonction | du composant |
|---|---|
| Résines de haute pureté | Stabilité thermique améliorée |
| Agents de réticulation | Résistance mécanique améliorée |
| Antioxydants et retardateurs de flamme | Durabilité à long terme |
| Additifs non halogènes | Sous-produits de combustion non toxiques |
| Valeur | de la propriété |
|---|---|
| Résistance thermique | 125°C |
| Indice de retardateur de flamme | VD-1 (CEI 60332-1) |
| Contenu halogène | Zéro (LSZH) |
| Toxicité | Sous-produits de combustion non toxiques |
| Application | Câbles photovoltaïques (solaires) |
Systèmes d'énergie solaire (câbles photovoltaïques)
Installations d'énergies renouvelables
Systèmes de câbles pour environnements difficiles
Une infrastructure électrique respectueuse de l'environnement
Article | Unité | |||
Densité @ 23 ℃ | g / cm³ | ASTM D792 | ≤ 1,28 | |
Résistance à la traction | MPA | IEC 60811-1-1 | ≥ 14,2 | |
Allongement à la pause | % | ≥ 190 | ||
Après le vieillissement @ 150 ℃ , 168h | Rétention de la résistance à la traction | % | IEC 60811-1-2 | 115 |
Rétention de l'allongement brisant | % | 88 | ||
Après le vieillissement @ 185 ℃ , 100h | Variation de la résistance à la traction | % | IEC 60811-1-2 | 115 |
Variation de l'allongement brisant | % | 80 | ||
Prolongation à chaud à 200 ℃ , 0,2 MPa, 15 minutes | Allongement sous la charge | % | IEC 60811-2-1 | 20 |
% | 4 | |||
Test de flexion à basse température @ -40 ℃ , 16h | — | IEC 60811-1-4 | Pas de fissure | |
Test de combustion | — | IEC 60332-1 | Vd-1 | |
La teneur en gaz d'acide halogène | mg / g | IEC 60754-1 | aucun | |
pH | — | IEC 60754-2 | 5 | |
Conductivité électrique | µs / mm | IEC 60754-2 | 3.8 | |
Résistance diélectrique à 20 ℃ | Mv / mm | IEC 60243-1 | 25 | |
Résistivité du volume à 20 ℃ | Ω · cm | ASTM D257 | ≥ 1 × 1014 | |
Dureté | Rivage a | ASTM D2240 | 93 | |
La condition d'irradiation: prolongation à chaud (25% à 35%) | % | — | 20-30 | |
Traitement
Recommandez d'utiliser une extrudeuse à vis unique conventionnelle et une vis spécifique sans halogène à basse fumée. Modèle de référence: φ 70 modèle; Faible rapport de compression spécifique à basse vis sans halogène de fumée; rapport L / D = 25: 1.
Zone | 1 | 2 | 3 | 4 | 5 | Cou | Tête | Mourir |
Température Gamme ℃ | 110 | 125 | 135 | 140 | 145 | 155 | 160 | 165 |
- La température au-dessus est uniquement pour référence.
Excellence issue de la flamme :
Passe le test de combustion VD-1 avec du gaz halogène zéro (<1 mg / g)
Génération à faible fumée pour une sécurité accrue dans les urgences
Endurance thermique :
Fonctionne en continu à 125 ° C
Survit à 200 ℃ tests de vieillissement (15 minutes) avec ≤ 20%
d'efficacité de traitement des pertes d'allongement :
Compatible avec les extrudeurs à échelle unique conventionnels
Vis de ratio de compression faible (L / D 25: 1) pour la réticulation uniforme
Systèmes photovoltaïques :
Interconnexions du module solaire
Lignes de transmission DC / CA pour
la distribution d'énergie des fermes solaires :
Câbles de contrôle et de chemin de fer
Installations
de câblage industriel à haute température :
Tunnel et câbles de construction de grande hauteur
Applications marines et aérospatiales
Paramètres d'extrusier :
Zone 1-5 Températures: 110 ° C → 165 ° C (gradient graduel)
Température de la matrice: 160 ° C ± 5 ° C
Recommandations de vis :
Vis à faible cisaillement (L / D 25: 1) pour la réticulation uniforme
Températures de baril contrôlées pour éviter la dégradation des matériaux

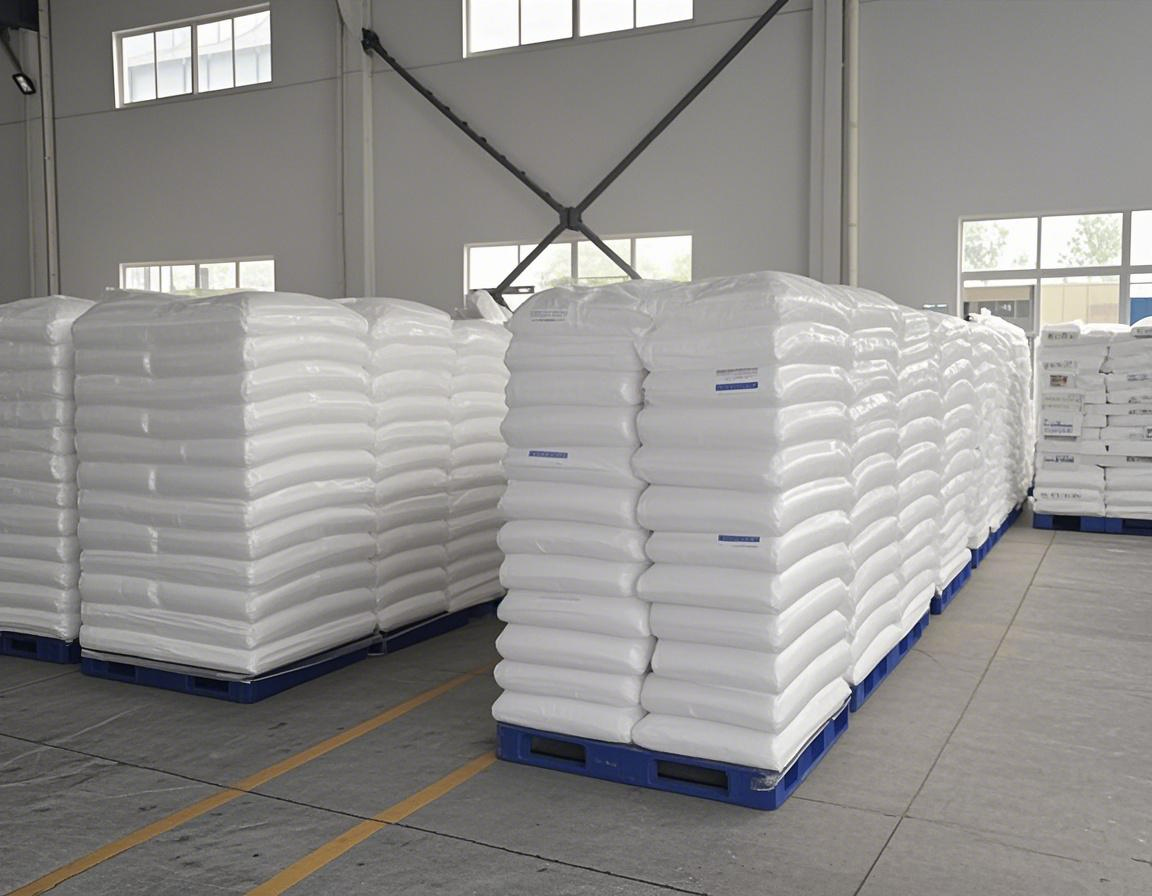

Emballage sécurisé :
Intérieur: sacs en aluminium résistant à l'humidité de 25 kg
Extérieur: papier composite renforcé avec revêtement étanche
Pallétisé (max. 20 sacs / palette) pour la conformité mondiale
Conformité d'expédition :
Approuvé par l'IATA pour le fret aérien
Conforme à l'IMDG pour le transport marin
Durée de conservation: 6 mois si vousts secs à température ambiante
